EILASUNG FDD-UDD U144K : FlashFloppy 작업

출처 : https://github.com/keirf/FlashFloppy/issues/232

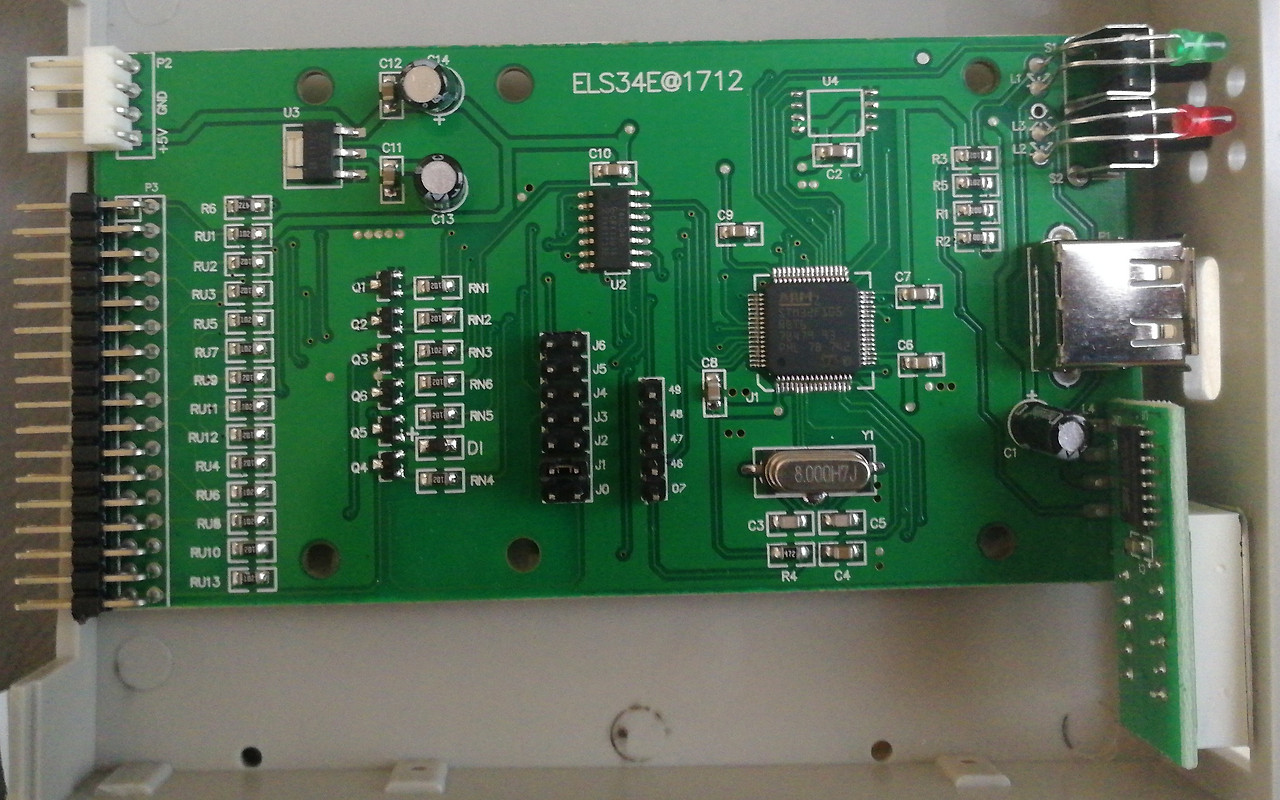

알리에서 구입할 수 있는 고텍 종류 중 요렇게 생긴 물건이 있다. EILASUNG FDD-UDD U144K라는 제품명을 가지고 있고 내부 기판은 이렇게 생겼음.

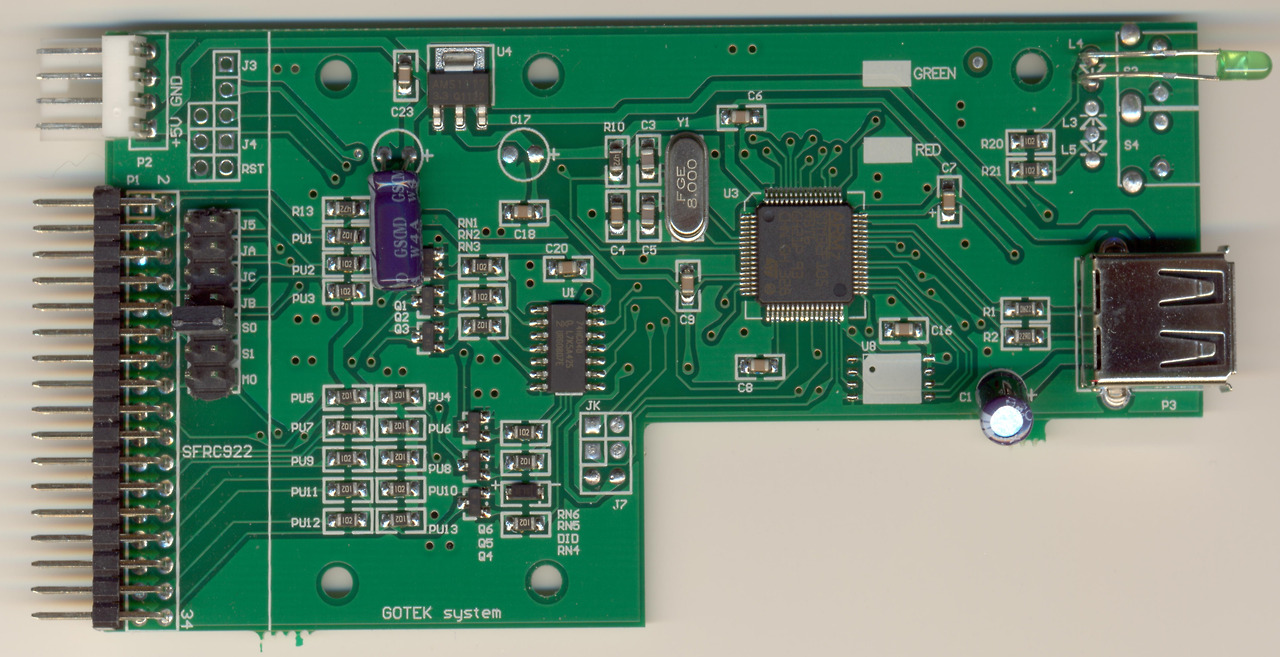

흔히 알려진 아래의 원조 GOTEK 보드와는 생김새가 상당히 다르다.



메인 칩도 보통 GOTEK은 Artery 칩을 쓰나 이놈은 STM32 칩을 쓴다.

GOTEK의 주된 용도(?)인 FlashFloppy용으로의 개조가 가능할지 조금 의심+불안스러웠으나 위 링크에서 개조법을 찾아냄.



• Gotek 드라이브에서 모든 점퍼를 제거
• ST-Link-V2 프로그래머를 Gotek에 연결한다

• Windows에서 "STM32 ST-Link Utility"를 설치, 실행한다

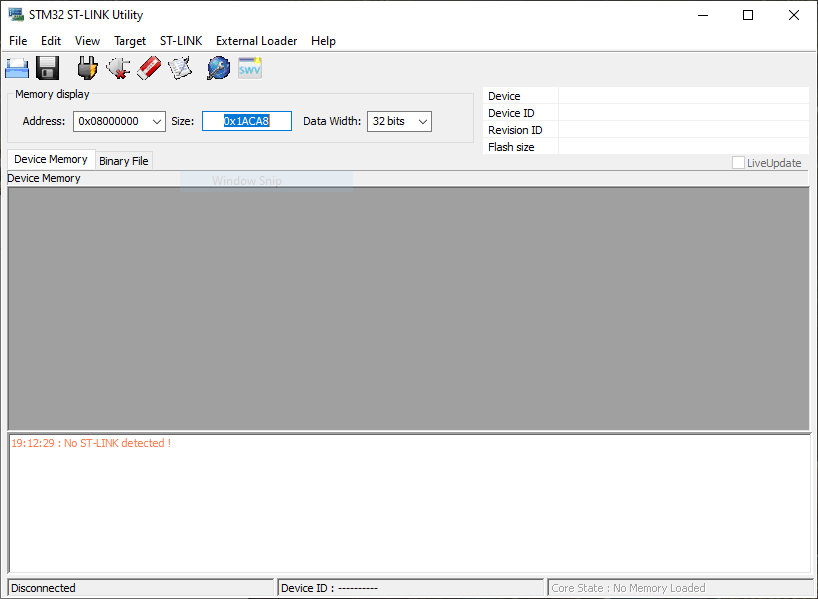

• ST-Link Utility에서 연결 버튼을 누른 다음 NRST(Pin 07)를 빠르게 분리한다

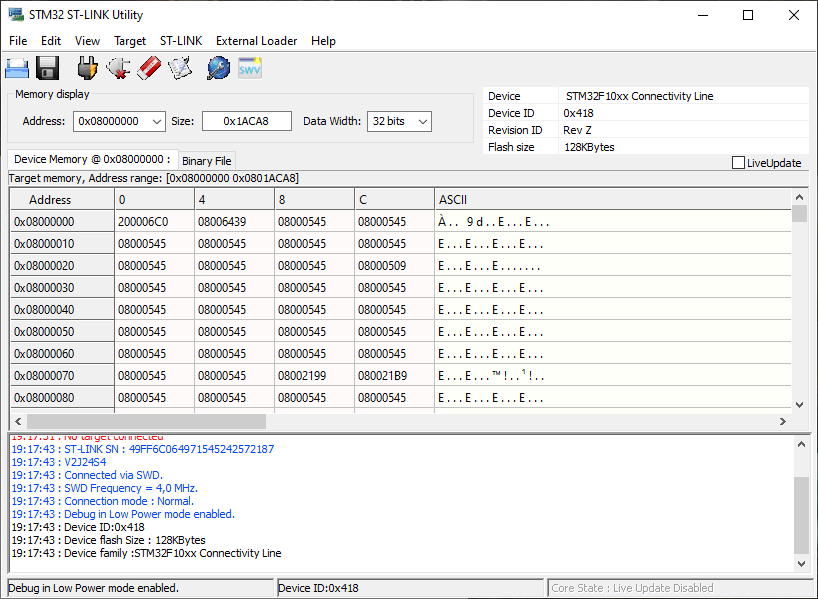

• 다음과 같이 장치가 연결되어야 함

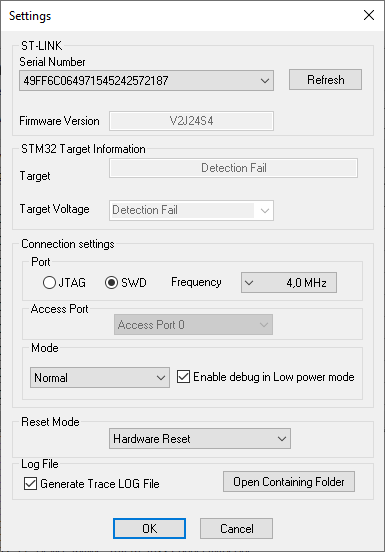

• 참고: 문제가 있는 경우 연결 설정을 확인하려면 다음 그림을 참조할 것

• 이제 NRST(일명 핀 07)를 ST-Link-V2 프로그래머의 RST 핀에 연결한다

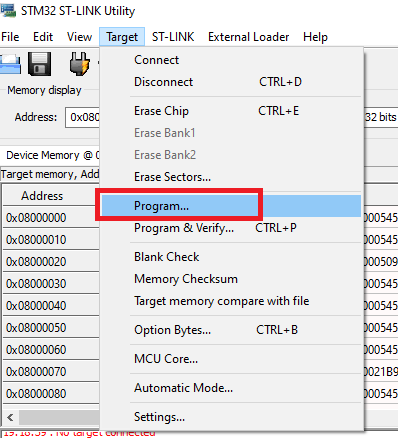

• ST-Link Utility에서 메뉴의 Target -> Program을 선택

• FlashFloppy를 다운로드하고 압축을 푼다

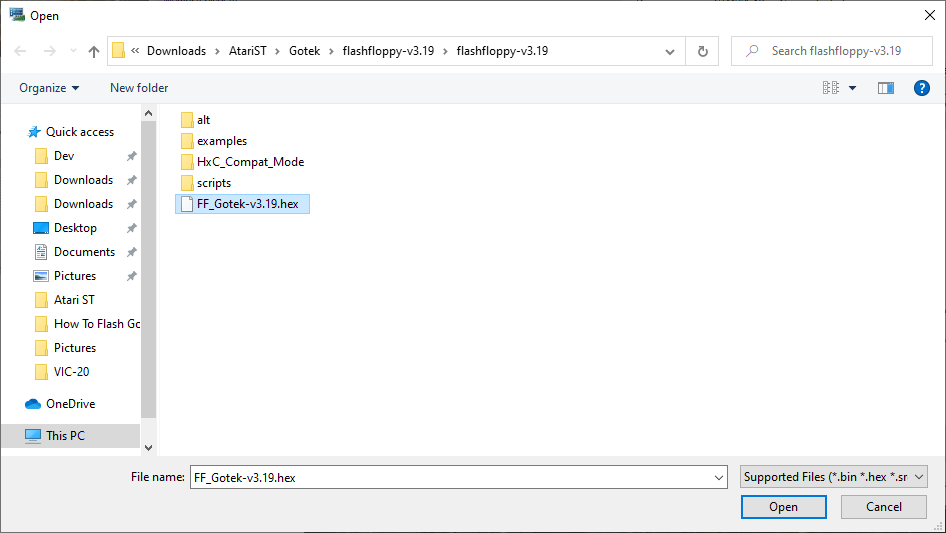

• FlashFloppy .hex 펌웨어 파일을 선택하고 Gotek에 플래싱한다

• 이제 핀 J2(일명 SO)에 점퍼를 연결한다
• 완료!

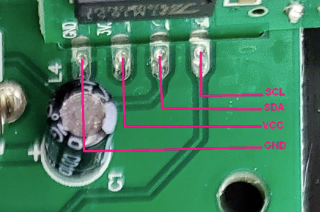

* OLED 연결법





* 로터리 인코더 연결법
