1. 듀오 본체에 설치되어 있는 LC3517 SRAM(IC512)을 제거한다.

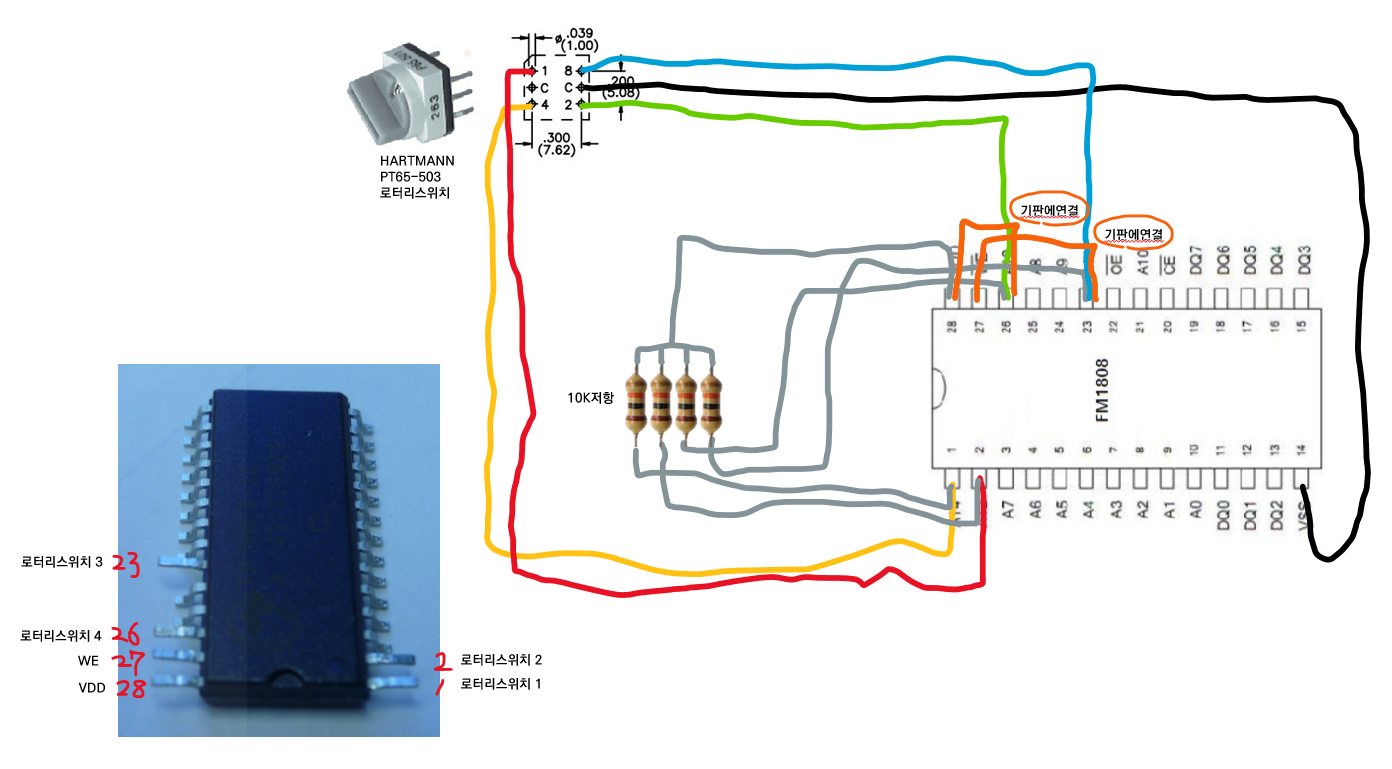

2. FM1808 칩의 다리 6개를 위 그림과 같이 들어올려 펴준다.

3. 나머지 다리들을, FM1808의 14번 다리쪽을 기판의 끝에 맞춰서 납땜한다.

4. 올린 핀들을 위 그림과 같이 연결해준다.

    - 27번핀은 들어올린 23번 핀의 아래 기판자리에 연결한다.

    - 28번핀은 들어올린 26번 핀의 아래 기판자리에 연결한다.

    - 들어올린 1, 2, 23, 26번 핀은 각각 로터리 스위치의 1, 2, 4, 8번핀에 연결한다.

    - 들어올린 1, 2, 23, 26번 핀에 선을 하나씩 더 연결하고, 각각의 선에 10K 저항을 연결한 뒤 그 끝을 모아서 28번 핀(VDD)에 연결해준다. (풀업저항)

5. 칩의 14번핀을 로터리 스위치의 C핀에 연결해준다.

6. 듀오 본체의 적절한 위치에 구멍을 뚫고 로터리 스위치를 장착해준다.



* 로터리 스위치(HARTMANN PT65-503) 구입처 :

https://www.icbanq.com/P008377122



* FM1808 FRAM 구입처 :

https://shorturl.at/hvzJ9 (10개 25737원)

https://shorturl.at/qsyAS (1개 3540원 - 구입한적 있음, 검증된곳)

https://shorturl.at/ehmIT (1개 2999원)



* 직접 배선이 피곤할 경우 이 Flex PCB를 주문제작하여 사용하는 방법도 있음. (단 이 PCB는 FM16W08 칩 용으로 설계된 것으로 FM1808은 사용할 수 없다. 16W08은 용량이 더 작은 칩으로 뱅크 4개만이 사용 가능함에 주의)

https://oshpark.com/shared_projects/1b86KE1e

https://github.com/dshadoff/PCE_FRAM_adapter/blob/master/FRAM-SOIC-assembly.md
