X68000 Pro FDD 콘갈이 참고

* FDD 분해 방법



먼저 밑면 보드부터 분해한다. 1, 2번 커넥터는 커터나 니퍼 같은 것으로 위 그림처럼 상부를 끌어당긴 뒤 케이블을 잡아 뺀다. 그런 뒤에 3, 4번 나사를 풀면 보드를 들어낼 수 있다.

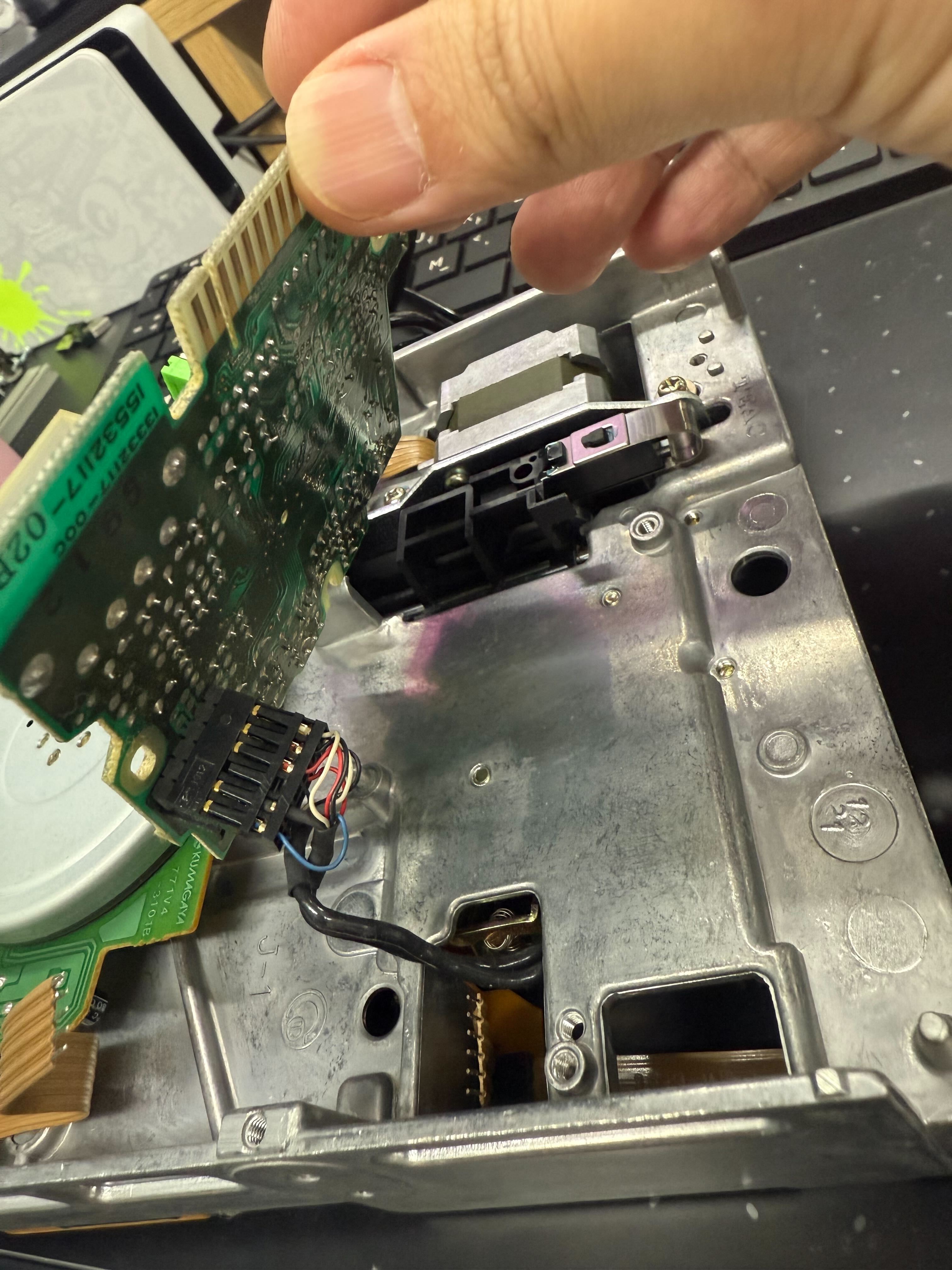

보드의 아랫면에도 커넥터가 붙어 있는데 이것은 그냥 잡아 빼면 빠진다.

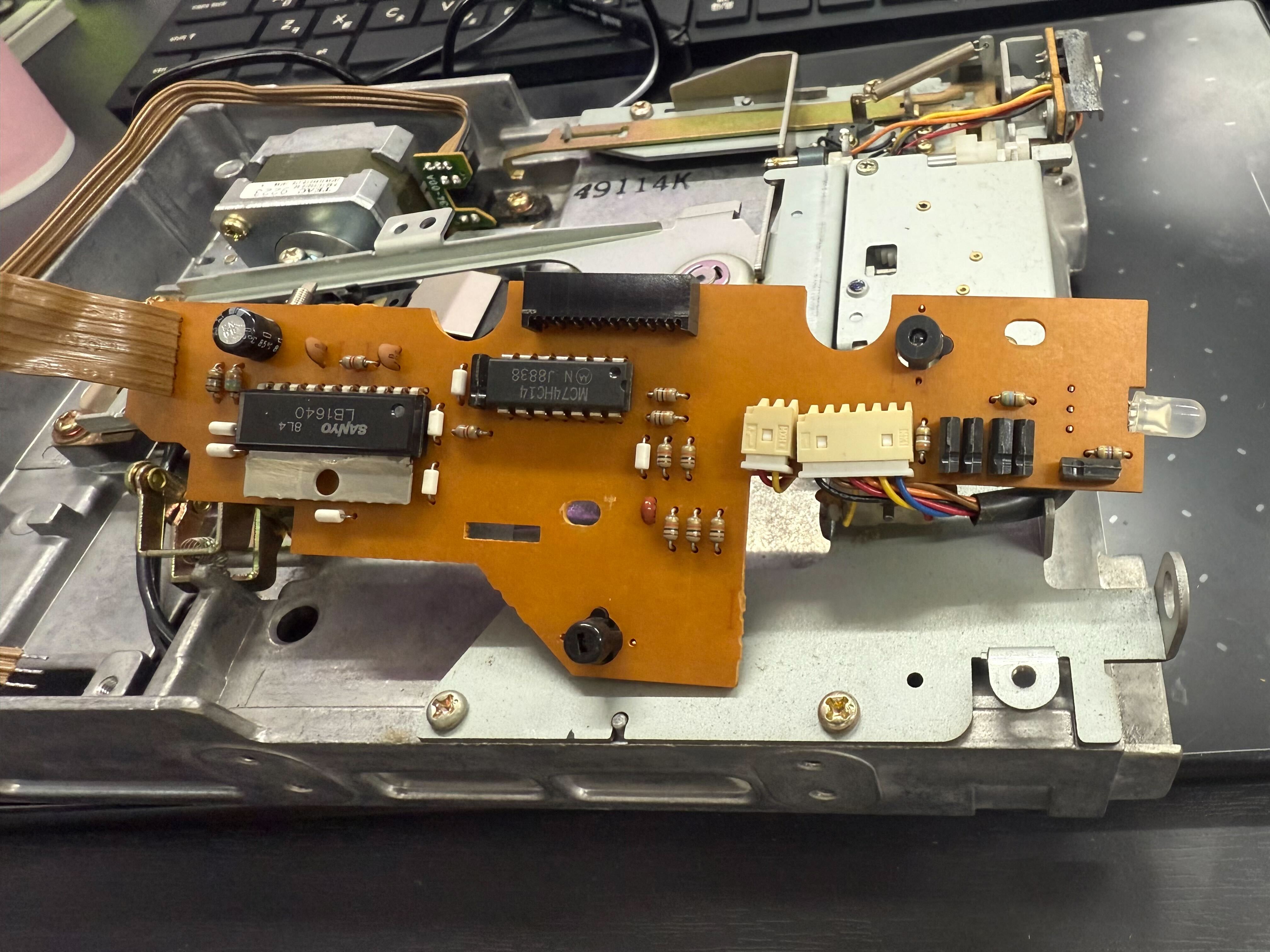

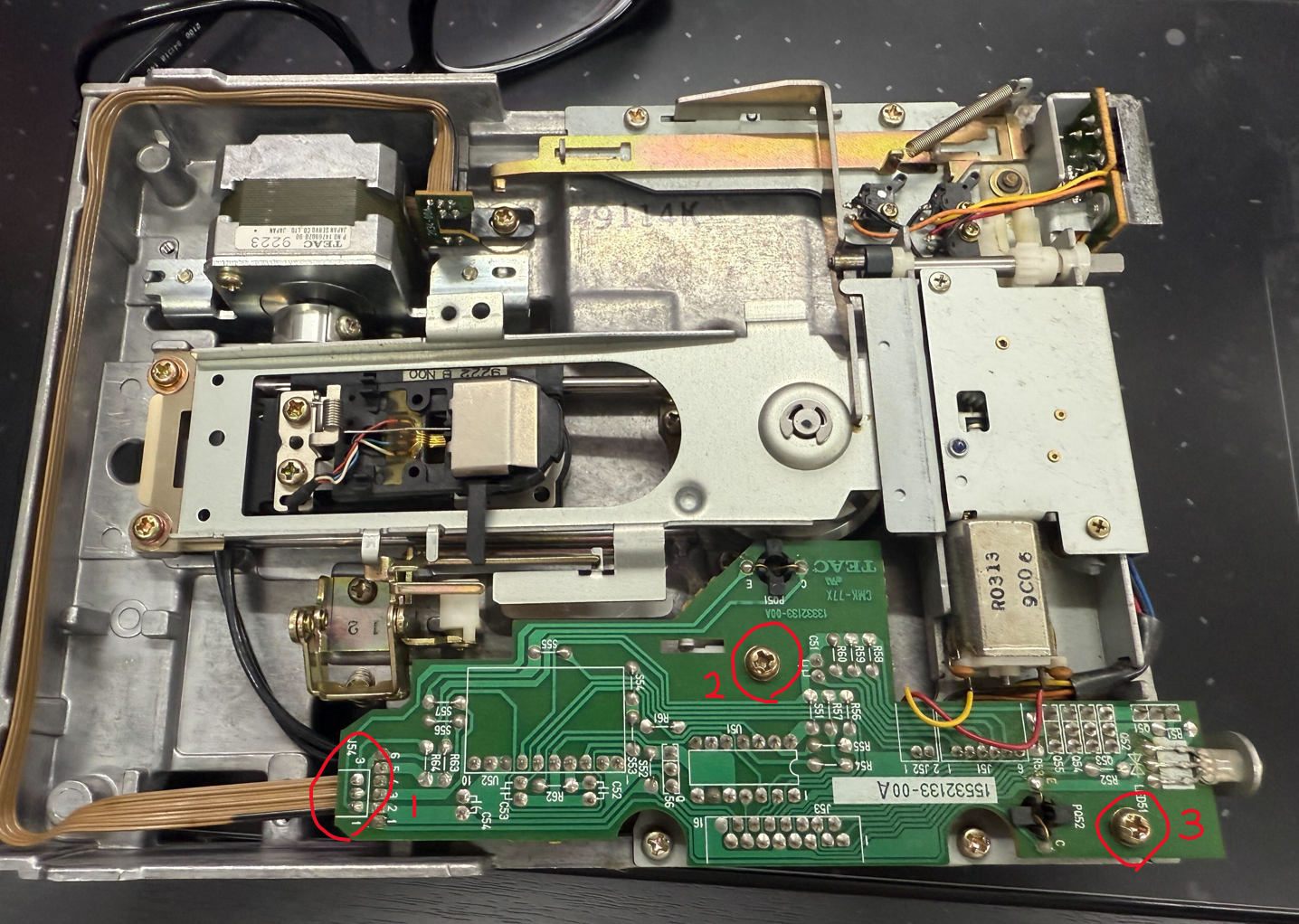

다음은 FDD를 뒤집고 측면 보드를 분해한다. 1번 커넥터는 그냥 케이블을 잡아 빼면 빠진다. 2, 3번 나사를 풀어주면 보드를 들어낼 수 있다. 단 오른쪽 아래부분 LED가 고리 모양 철 구조물에 걸려 있으므로 이걸 빼려면 조금 힘을 줘야 한다. LED를 고리에서 빼냈으면 보드를 끌어내 위로 뒤집는다.





뒷면에도 커넥터가 2개 붙어 있다. 이 커넥터들은 흰색 커넥터와 노란색 소켓이 결합된 틈새에 커터칼을 넣어서 아래로 긁어내리면 쉽게 뺄 수 있다. 이것까지 빼 주면 측면 보드도 분리된다.

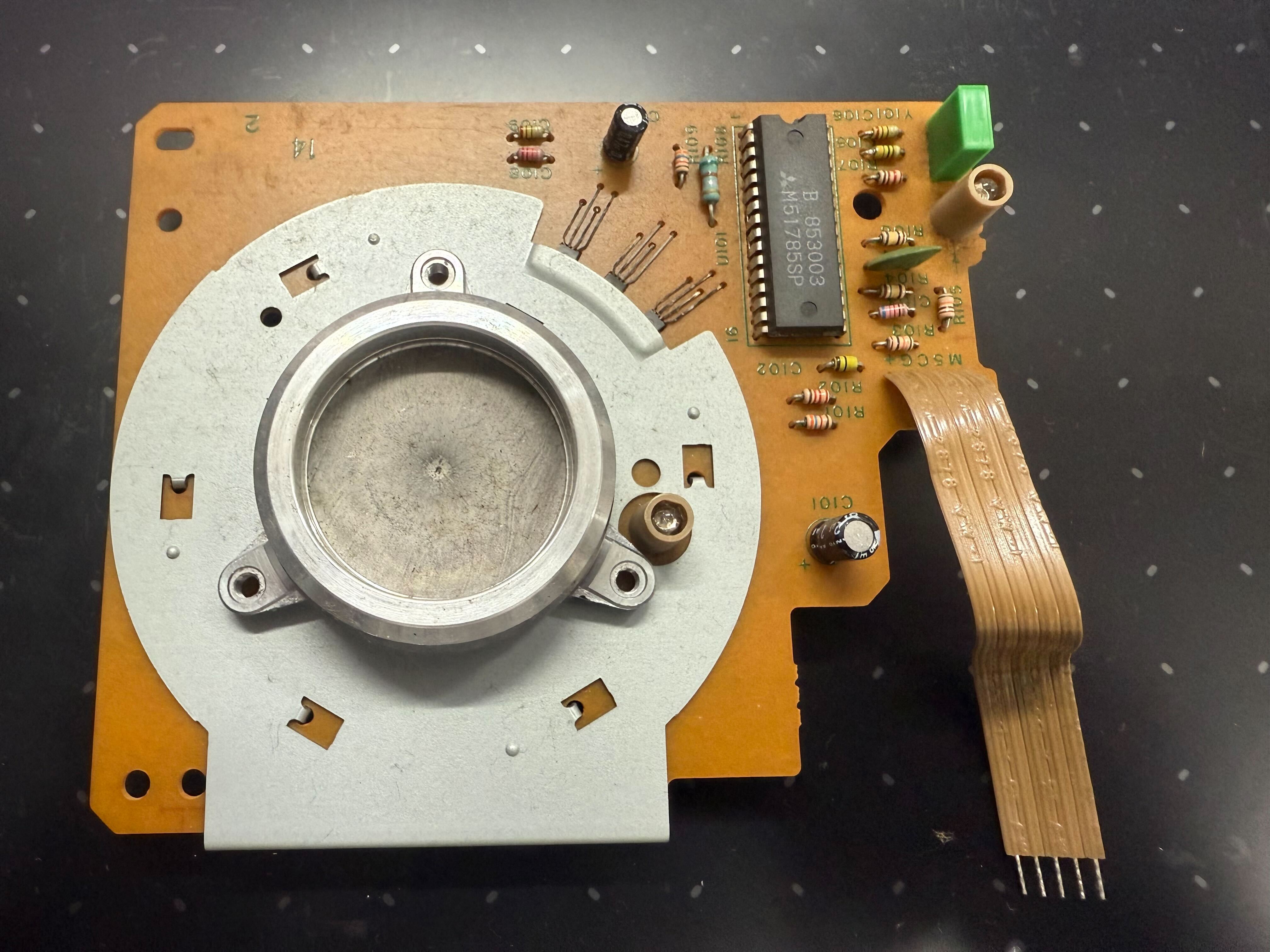

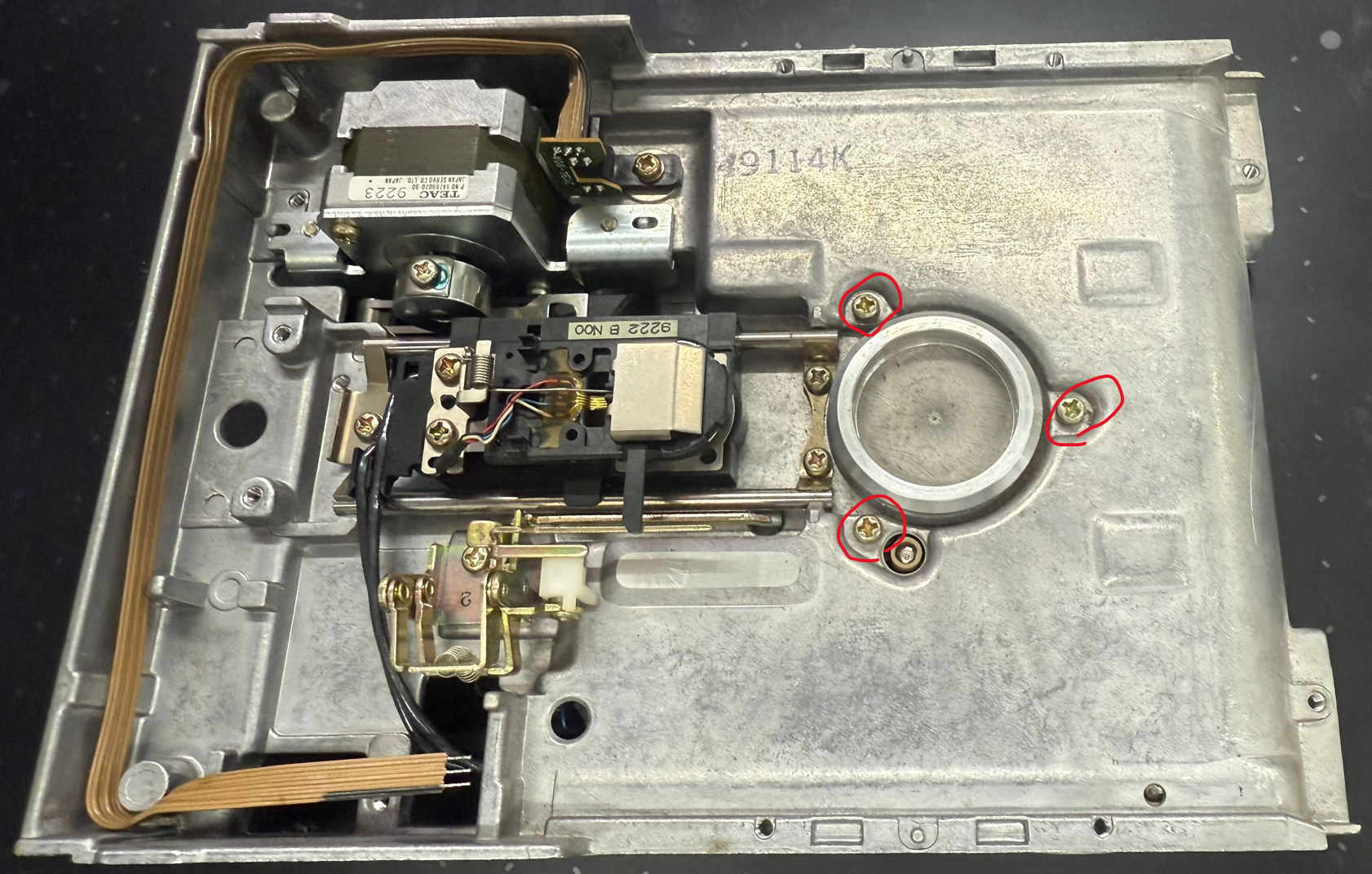

이제 밑판에서 표시된 3개의 나사를 풀어주면 하단 보드도 분리할 수 있다.





분리된 하단 보드.





* 콘덴서 목록

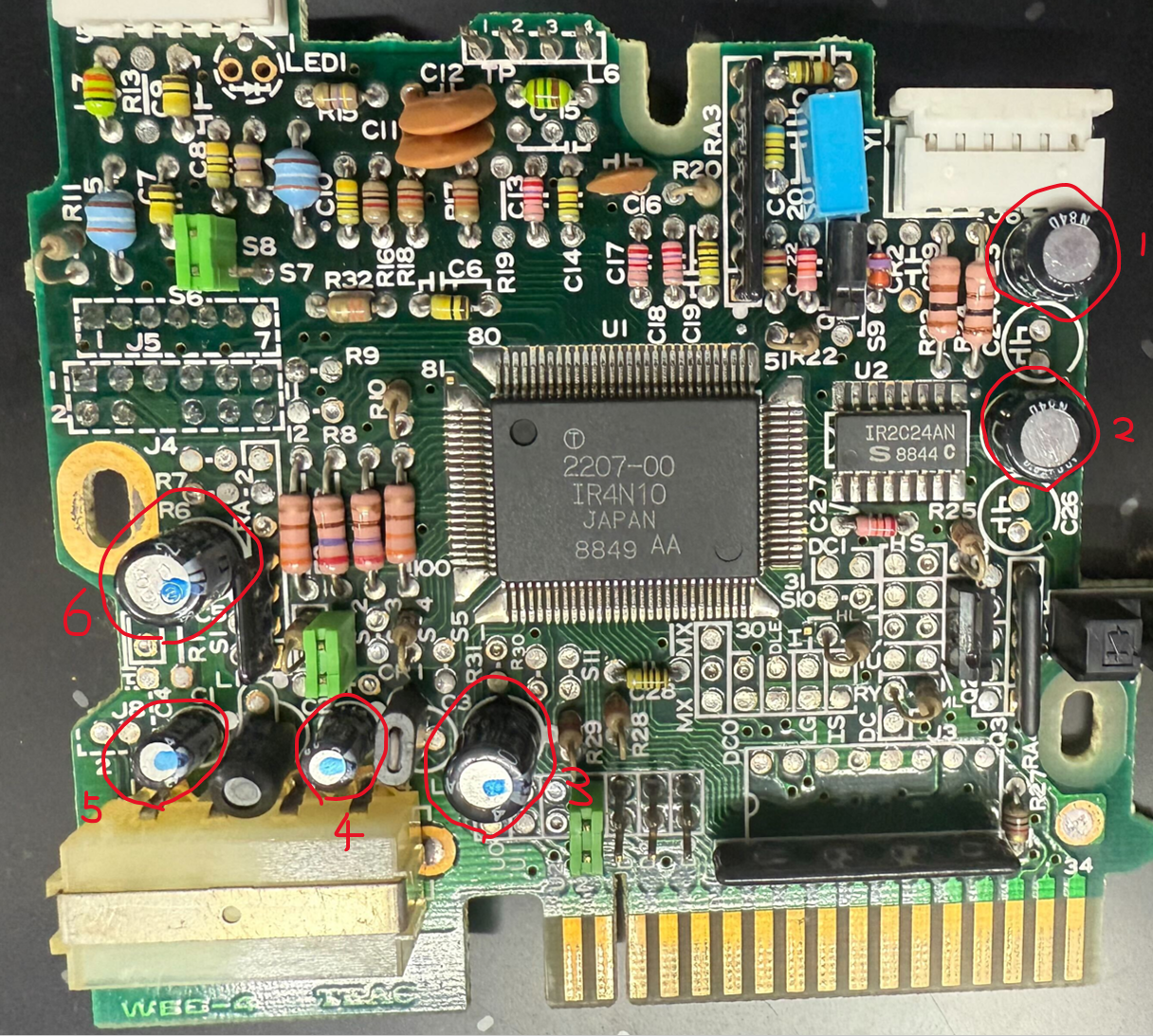

1 : 6.8uf 50V

2 : 6.8uf 50V

3 : 100uf 10V

4 : 22uf 10V

5 : 10uf 25V

6 : 33uf 25V





22uf 25V

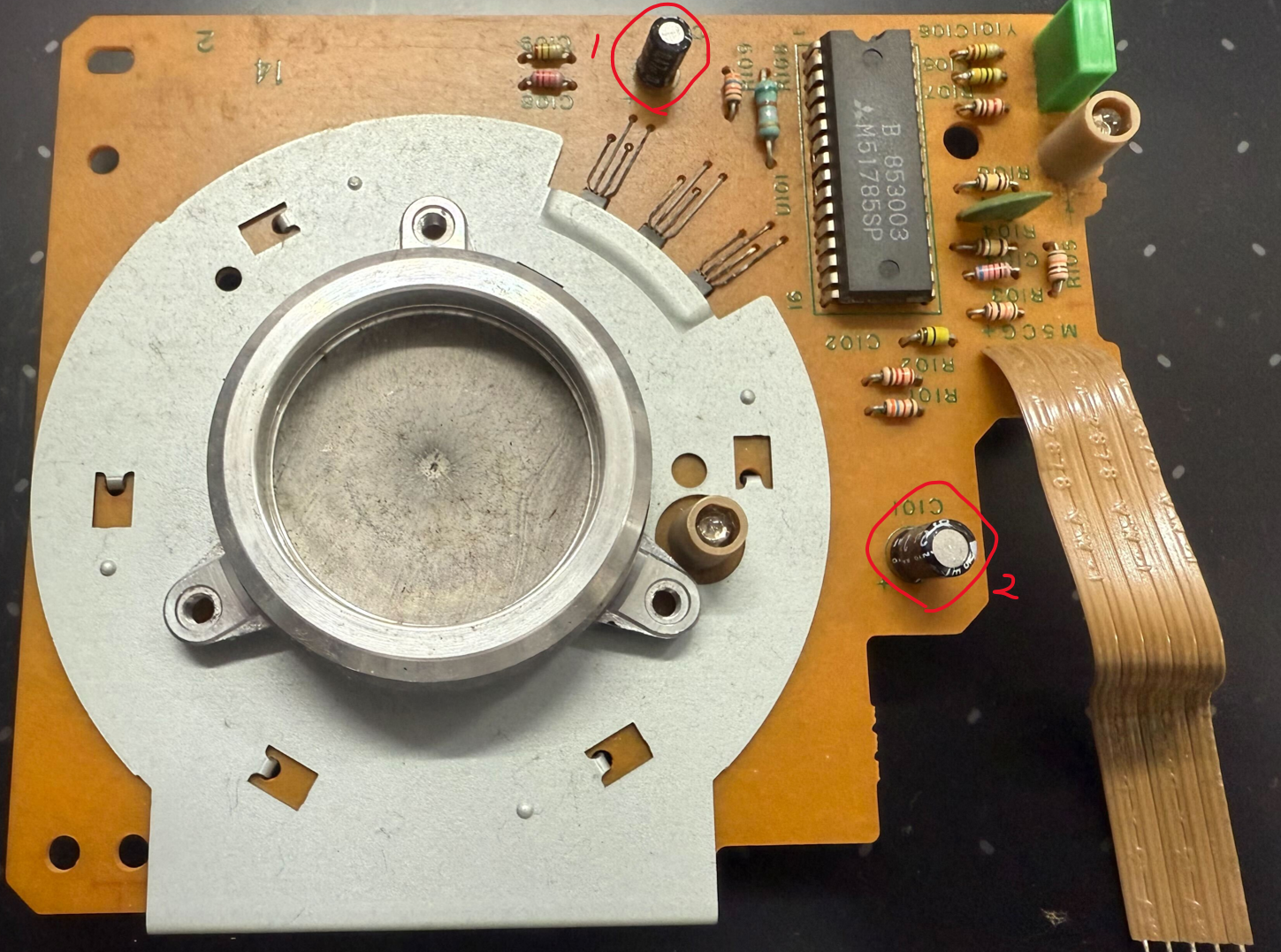

1 : 0.47uf 50V

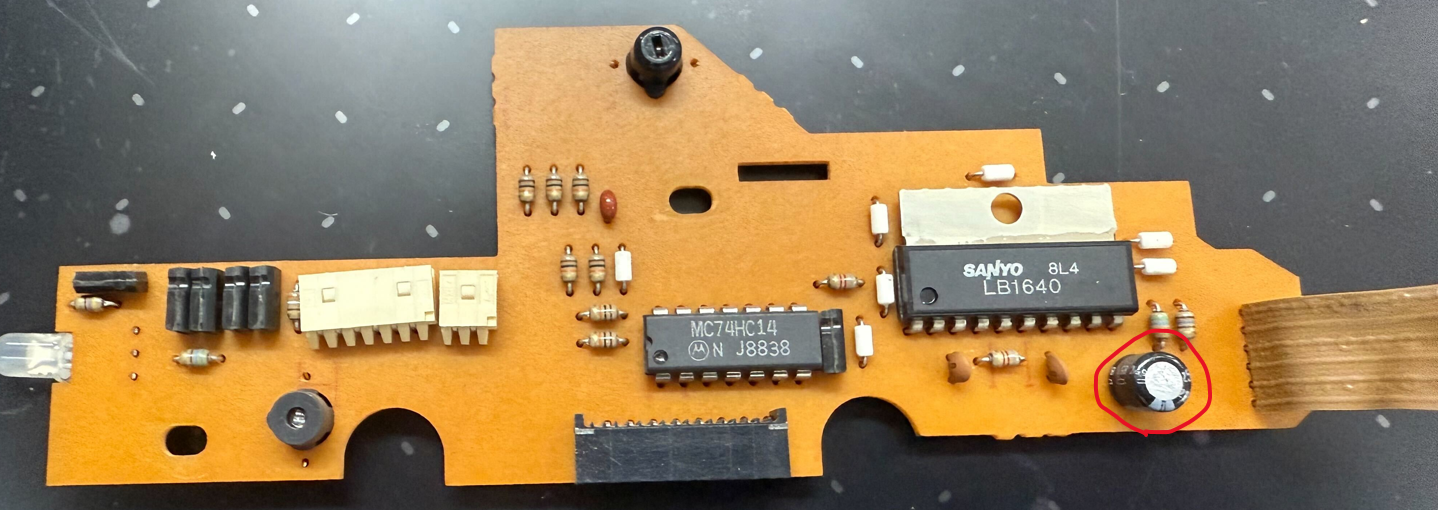

2 : 22uf 16V
