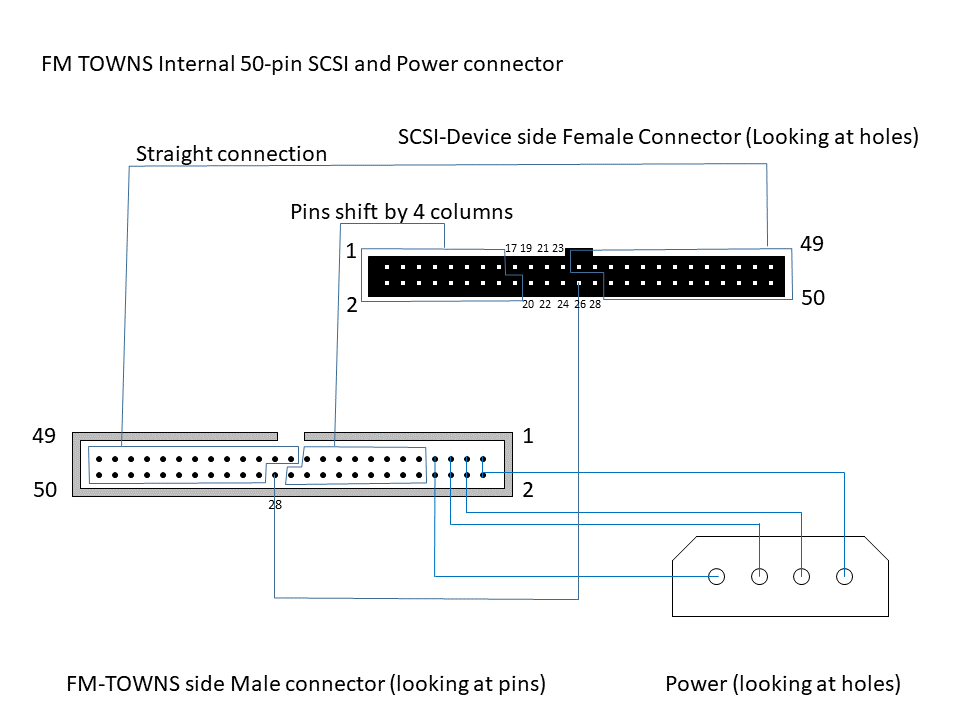

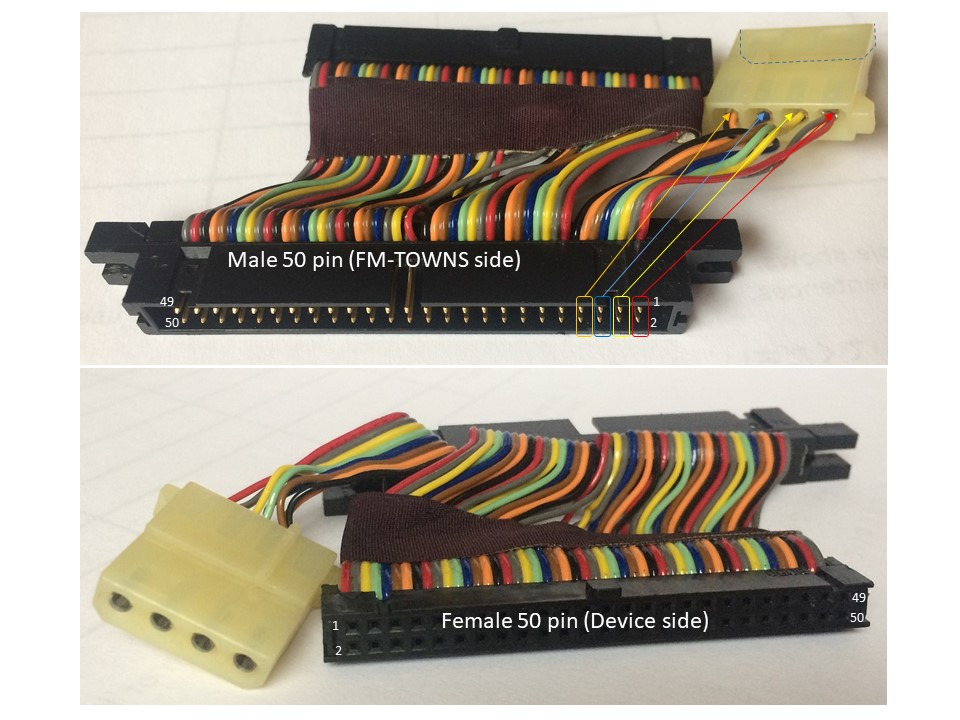

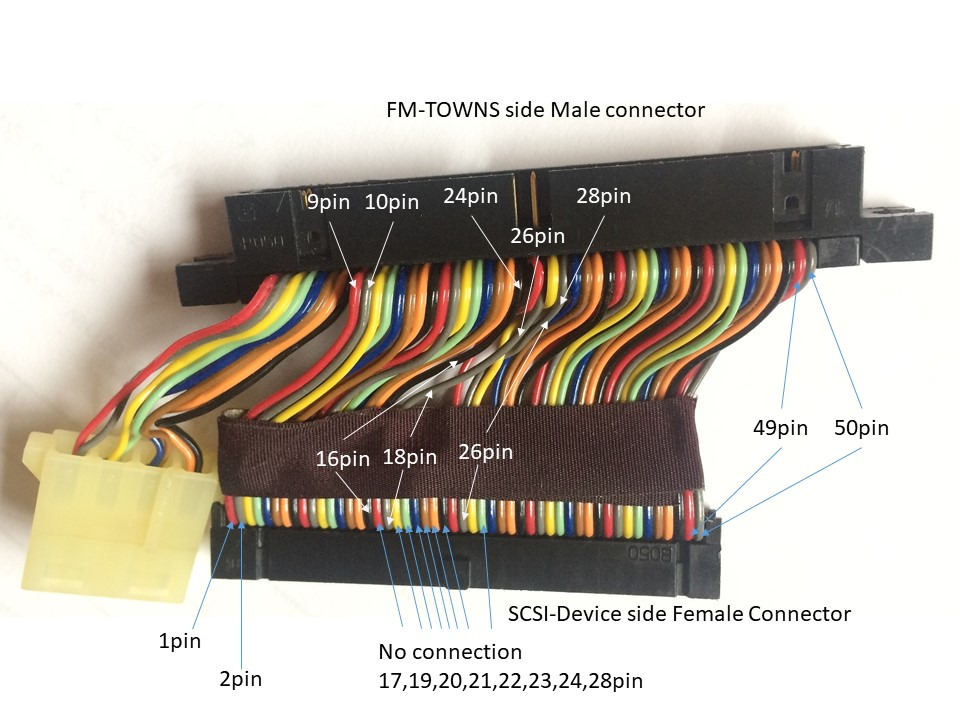

FM TOWNS Internal SCSI adapter pin assignments ysflight.com If you are an owner of a classic Fujitsu PC, FM TOWNS, and if you are trying to put your hard-disk emulator such as SCSI2SD internal, WAAAAAAIT!!! Do you have an adapter to be inserted between you
ysflight.in.coocan.jp
| VGA 어댑터(Csync 출력) (0) | 2025.05.07 |
|---|---|
| PSU 콘덴서 리스트 (0) | 2025.05.07 |
| 타운즈 PCMCIA 슬롯 관련 (0) | 2025.04.03 |
https://keisanki.booth.pm/items/4365327
기본은 X68000용 DB15 2열 - DSUB15 3열 커넥터와 같으나, 타운즈는 H/VSync 외에도 7번핀에 Csync 출력이 있는 것 같다. 이 회로는 스위치로 HSync 단자에 HSync / Csync 입력을 전환할 수 있도록 되어 있고, Csync 입력이 될 경우에는 Vsync가 꺼진다.
이것으로 GBS8200에서 Csync 출력이 가능하다고 써있는데, GBS-C에서도 가능할지는 테스트 필요.
| HDD SCSI 내장케이블 (0) | 2025.05.07 |
|---|---|
| PSU 콘덴서 리스트 (0) | 2025.05.07 |
| 타운즈 PCMCIA 슬롯 관련 (0) | 2025.04.03 |
C6 - 180V 560uF
C12 - 50V 47uF
C52 - 25V 560uF
C54,55 - 25V 220uF
C55 - 25V 220uF
C57 - 10V 2200uF
C58 - 10V 820uF
C60 - 50V 220uF
C70,74,75 - 25V 22uF
C84 - 50V 1uF
