Duo Disabler 설치 가이드

Duo Disabler 설치 지침

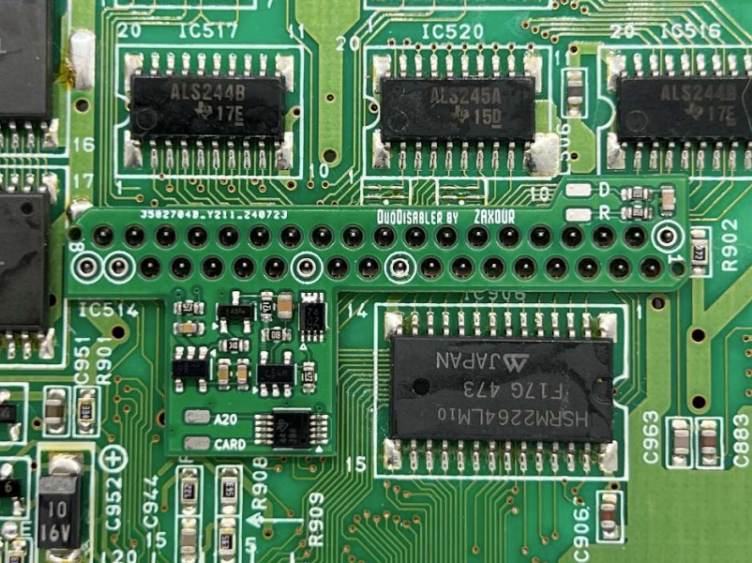

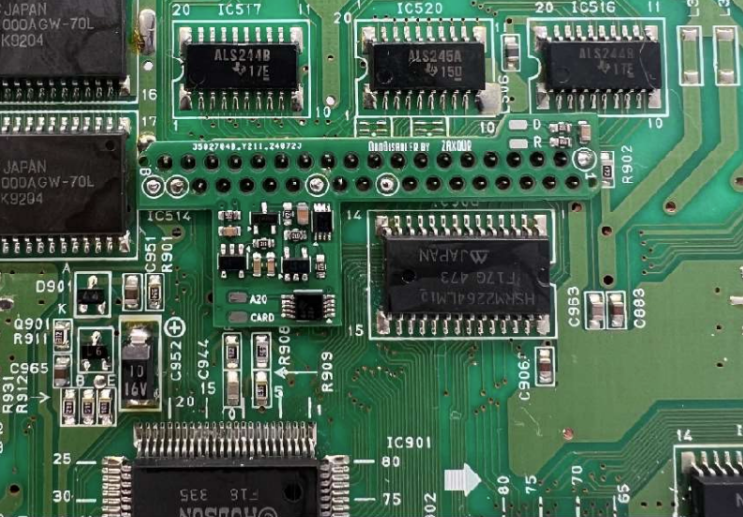

1. 메인보드 뒷면의 카트리지 슬롯 핀 위에 Duo Disabler를 올려놓습니다.

2. 다음과 같이 흰색 원 마크가 되어 있는 핀을 납땜합니다(핀 1, 18, 24, 36, 38)

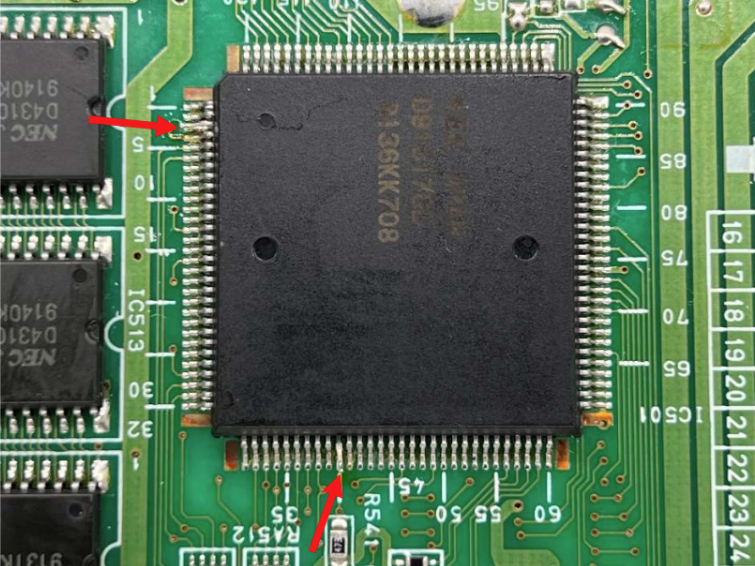

3. NEC D91317GD(CD ASIC) 칩을 찾습니다. 핀 3과 40을 조심스럽게 들어 올립니다.

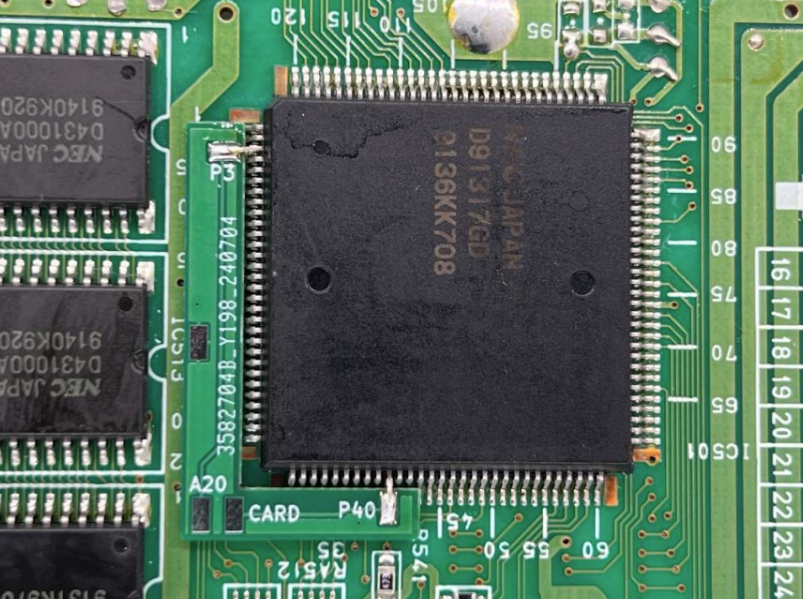

4. 들어 올린 핀 아래에 ASIC QSB를 끼워 넣고, 들어 올린 핀과 위치를 맞춥니다. 표시된 패드에 들어올린 핀을 납땜합니다.

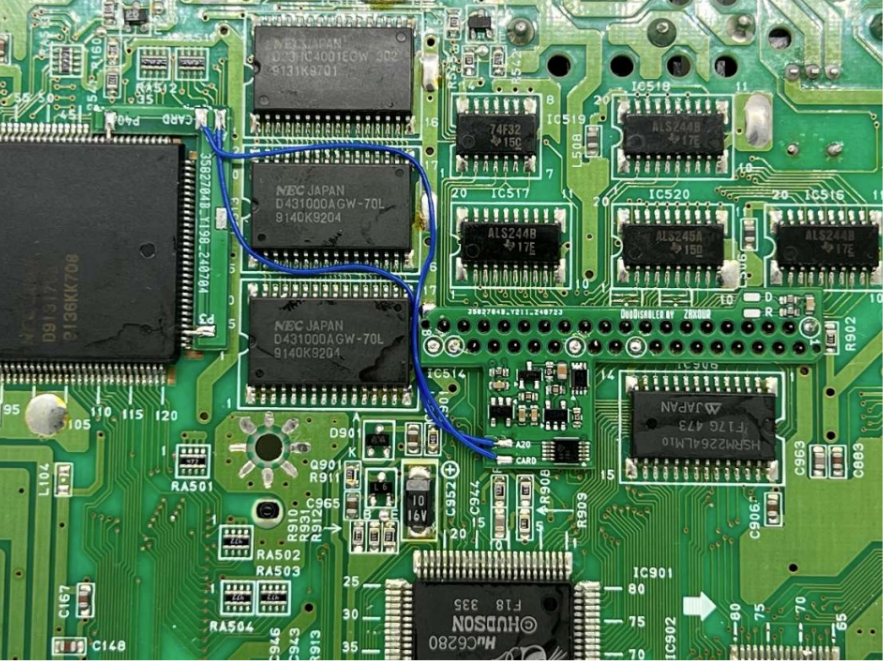

5. Duo Disabler의 "A20" 및 "CARD" 핀에서부터, ASIC QSB의 각각 해당하는 핀으로 와이어를 연결하고 납땜합니다.

6. TED Pro 오른쪽 오디오 연결

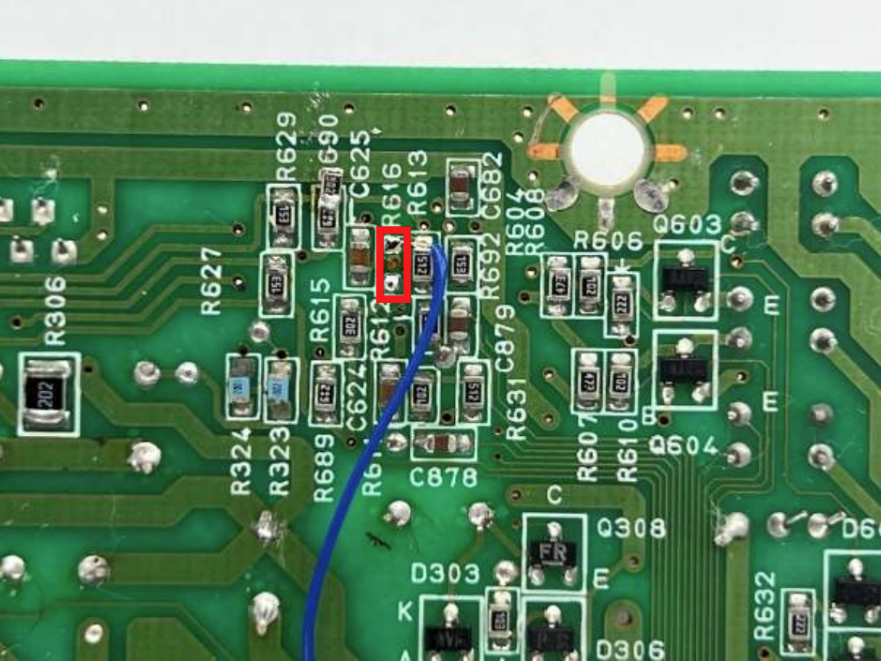

   a. 오리지널 듀오의 경우 : R616을 제거합니다(보드 후면의 위쪽 가장자리, DIN 단자 근처에 있습니다). 그런 다음 "D"(또는 "OGDuo") 패드에서, PCB 가장자리에 가장 가까운 R616의 측면까지 와이어를 납땜합니다. R613도 함께 연결되어 있으므로 이쪽으로 납땜해 주어도 됩니다.

b. 듀오 R/RX의 경우 : R616을 제거합니다(보드 후면의 위쪽 가장자리, DIN 단자 근처에 있습니다). 그런 다음 "R" 패드에서, PCB 가장자리에 가장 가까운 R616의 측면까지 와이어를 납땜합니다. R613이나 R692도 함께 연결되어 있으므로 이쪽으로 납땜해 주어도 됩니다.

7. 오리지널 듀오 전용 - 2024년 9월 12일 이전에 구매한 첫 번째 생산분 : 오리지널 PCE/터보 듀오의 리셋 타이밍은 이후 유닛보다 훨씬 빨라서 Duo Disabler가 제대로 작동하려면 속도를 줄여야 합니다. 키트에 포함된 1uF 세라믹 커패시터를 C951에 납땜(위에 올리거나 옆으로 붙여서)하여 리셋 타이밍을 늘리세요.

여기까지 하면 설치가 완료된 것입니다!

작동 지침:

듀오 본체의 전원 스위치를 끕니다. 터보 에버드라이브 프로를 본체에 삽입하고, Everdrive의 리셋 버튼을 누른 채로 전원을 켭니다.

전원을 켜고 1초 동안 리셋 버튼을 누른 채로 있다가, 1초 뒤에 리셋 버튼을 놓습니다.



이렇게 했을 때 터보 에버드라이브 프로 메뉴가 표시되고 CD-ROM 게임을 플레이할 수 있어야 합니다.



전원을 한번 껐다 켜면 시스템이 평소 상태로 돌아갑니다. 즉 CD 게임 플레이가 다시 불가능해집니다. 만약 다시 CD 게임을 하고 싶다면 전원을 껐다 다시 켜면서 다시 리셋 버튼을 누르고 있어야 합니다.

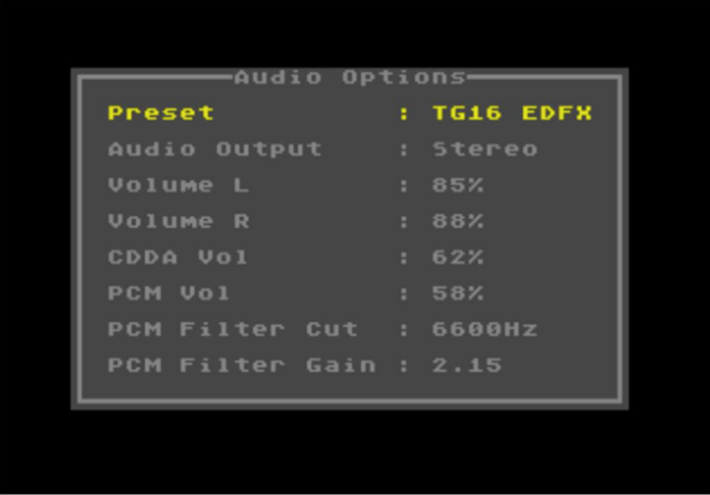

TED 프로 오디오 설정:



올바른 오디오 응답을 제공하려면 다음을 설정하세요:

볼륨 L : 50%(OG 듀오) / 70%(듀오 R)
볼륨 R : 50%(OG 듀오) / 70%(듀오 R)
CDDA 볼륨 : 62%
PCM Vol : 58%
PCM 필터 컷 : 6600
PCM 필터 이득 : 1.00
