windhack

https://youtu.be/H8RgvpKRl6w

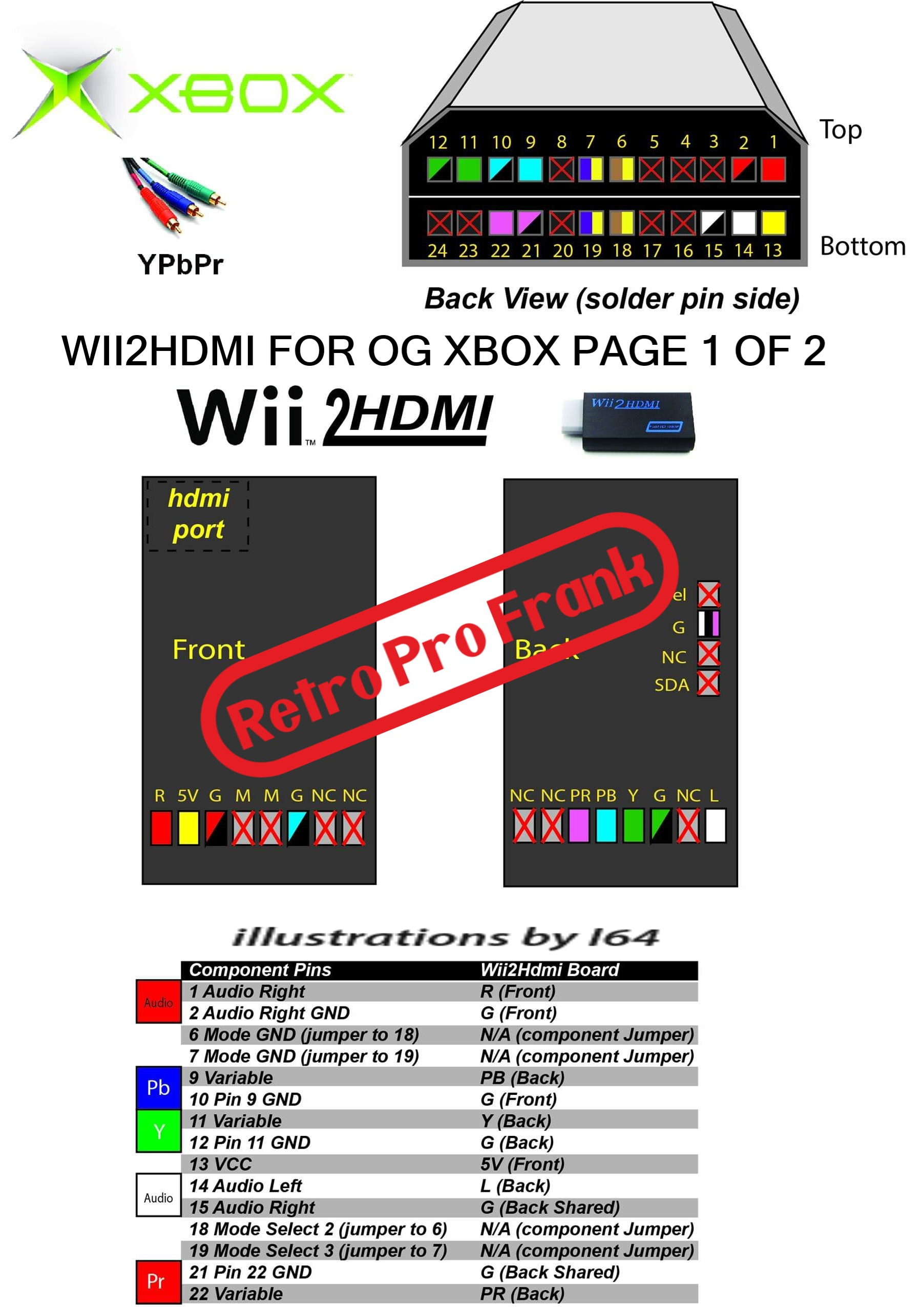

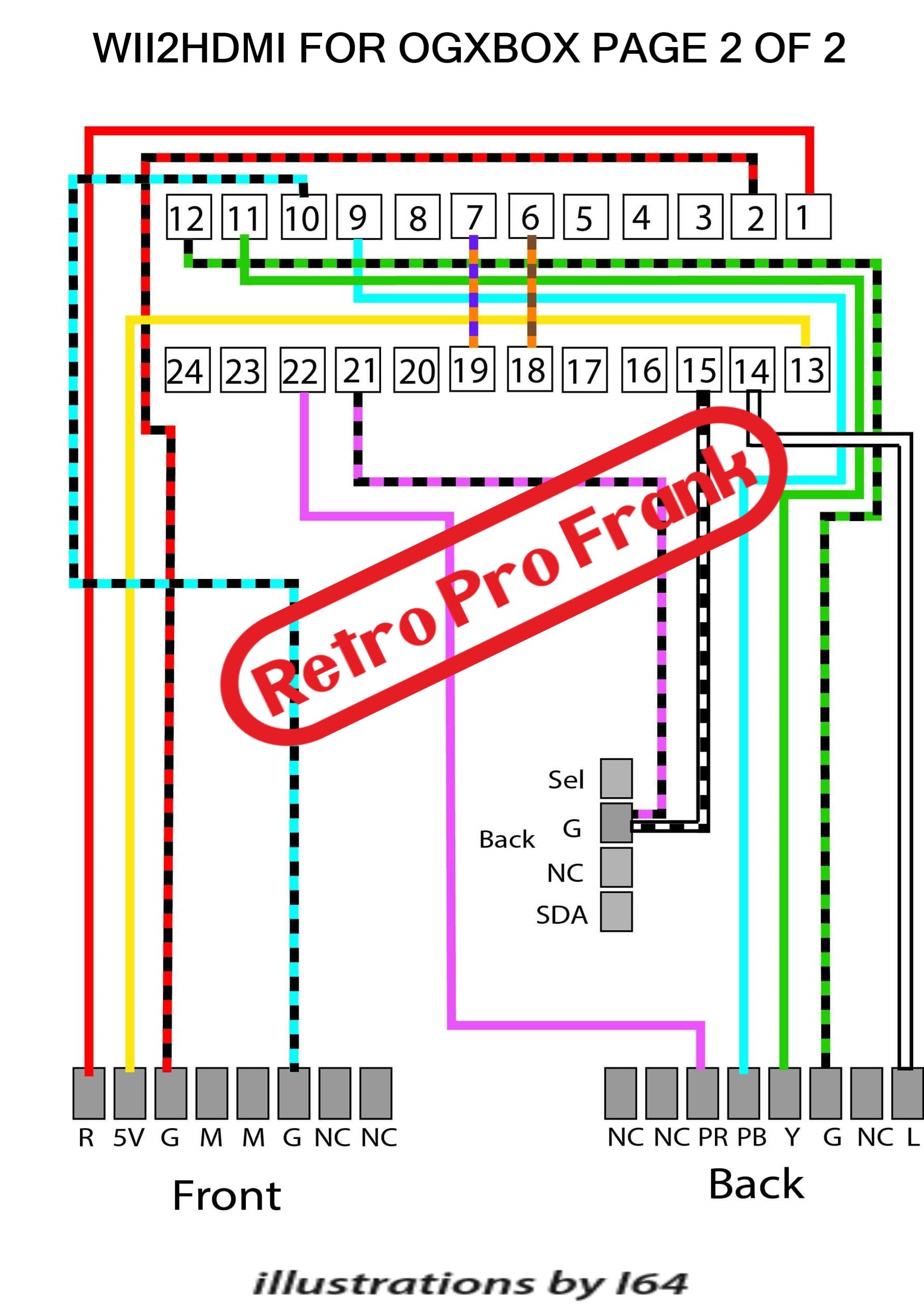

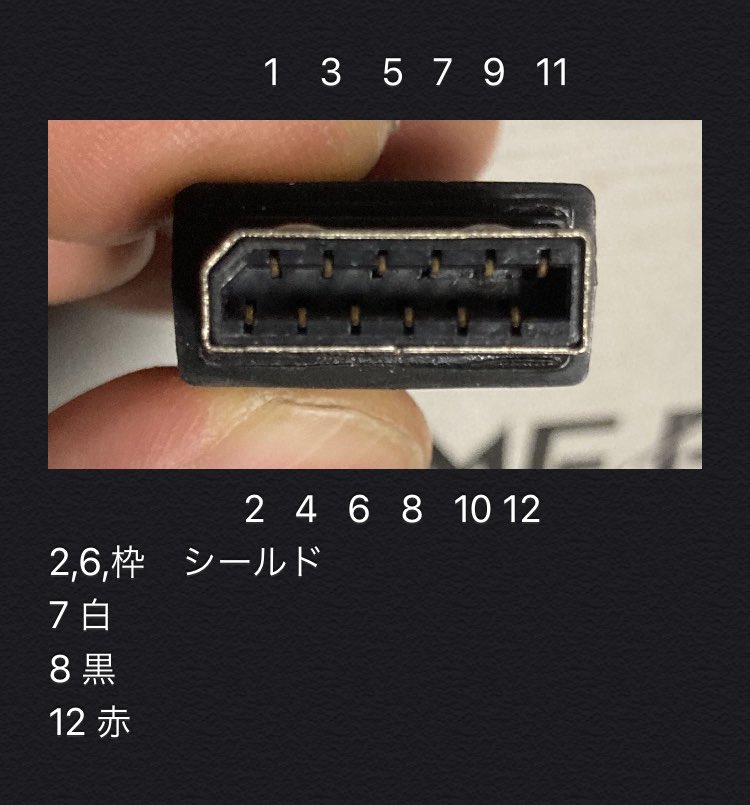

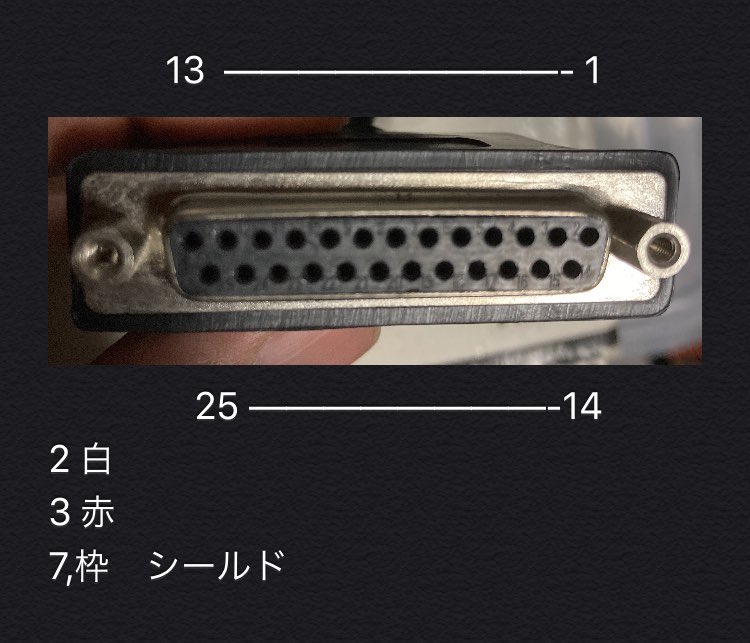

* 구엑박용 케이블(커넥터 부분)이 필요함.

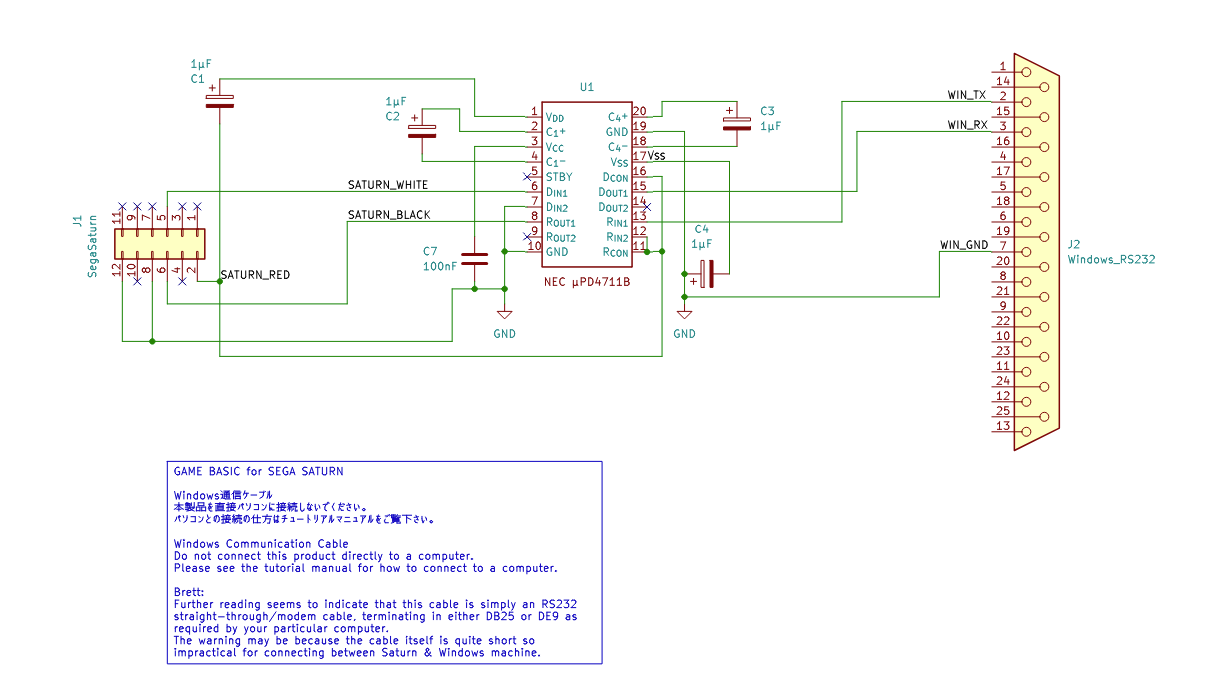

https://github.com/0ddjob/SEGA/tree/main/Saturn/Windows_Communication_Cable

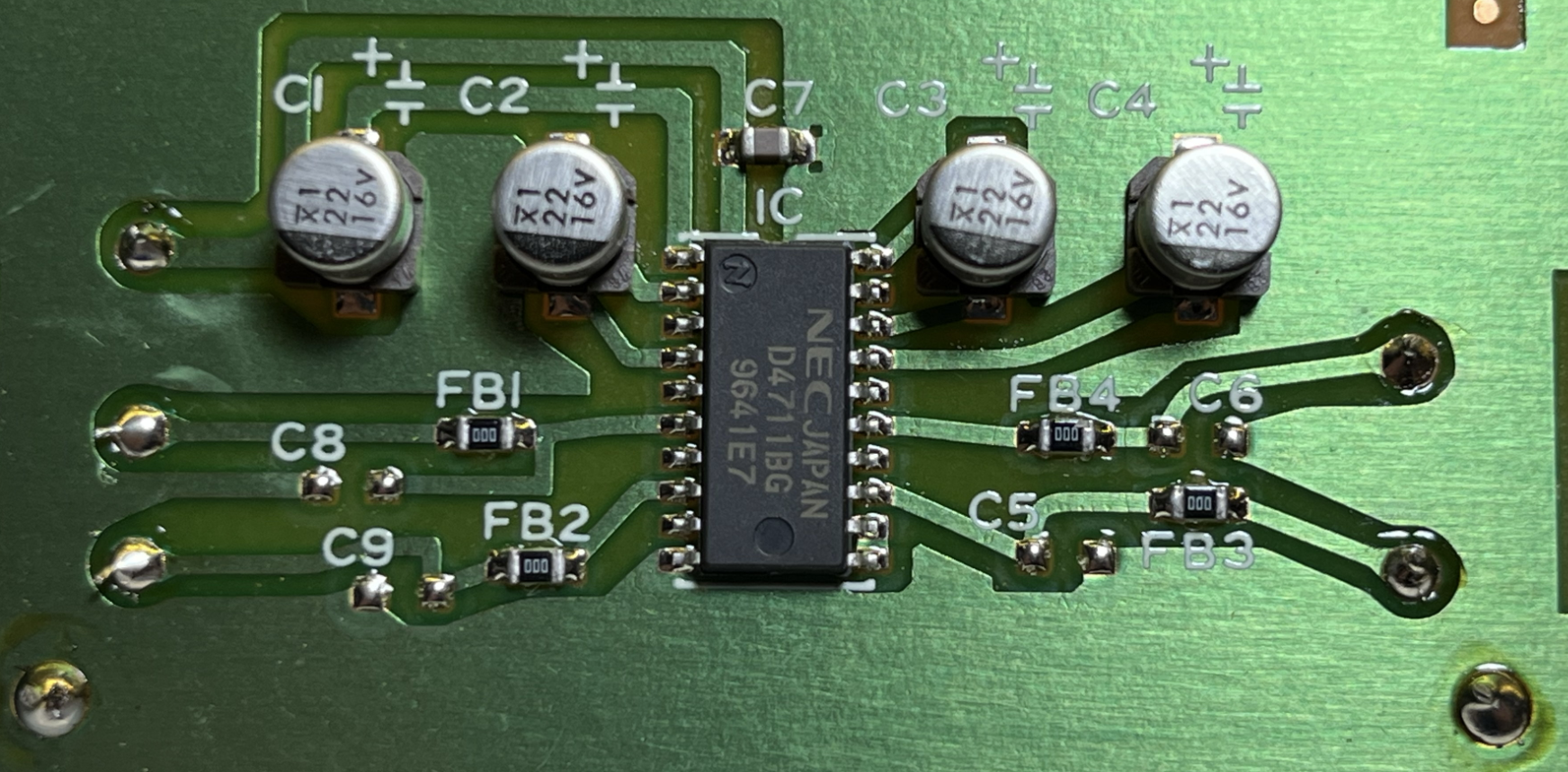

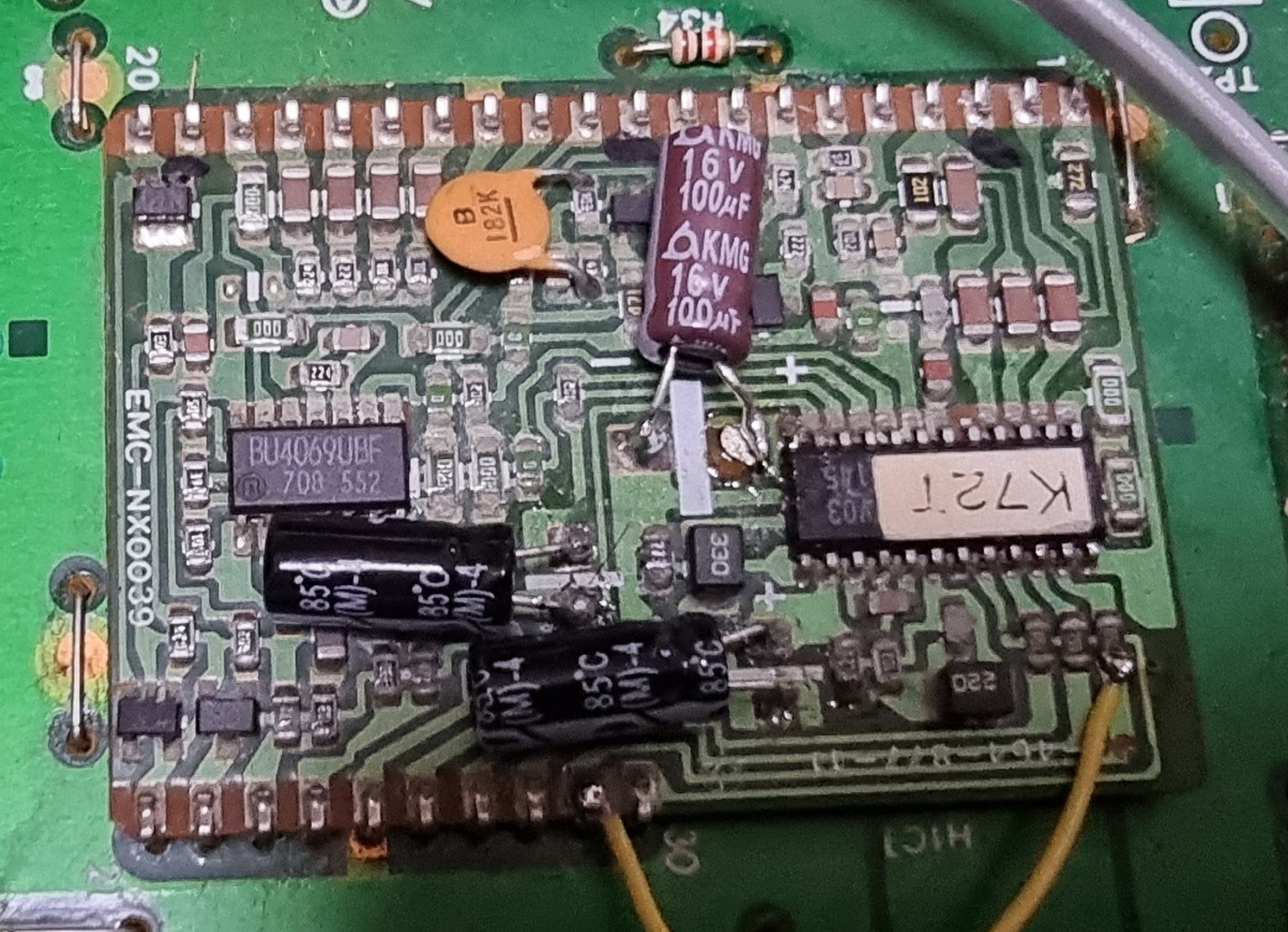

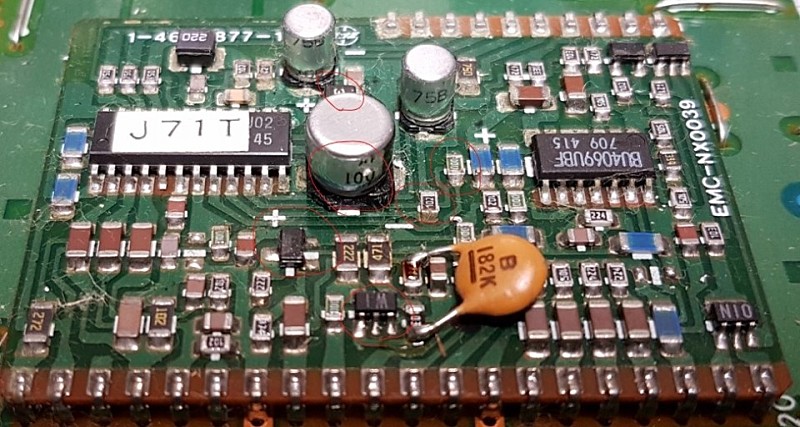

C10=10uF/16V
C14=10uF/16V
C22=100uF/16V

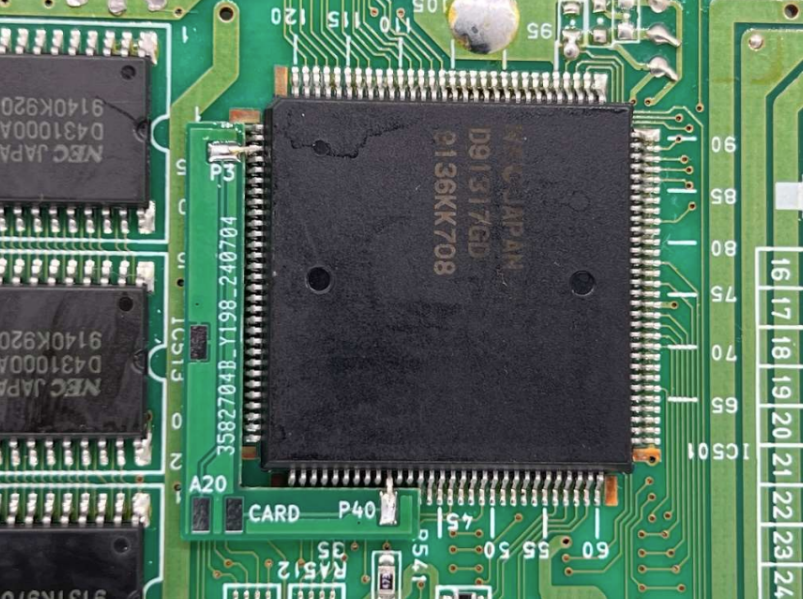

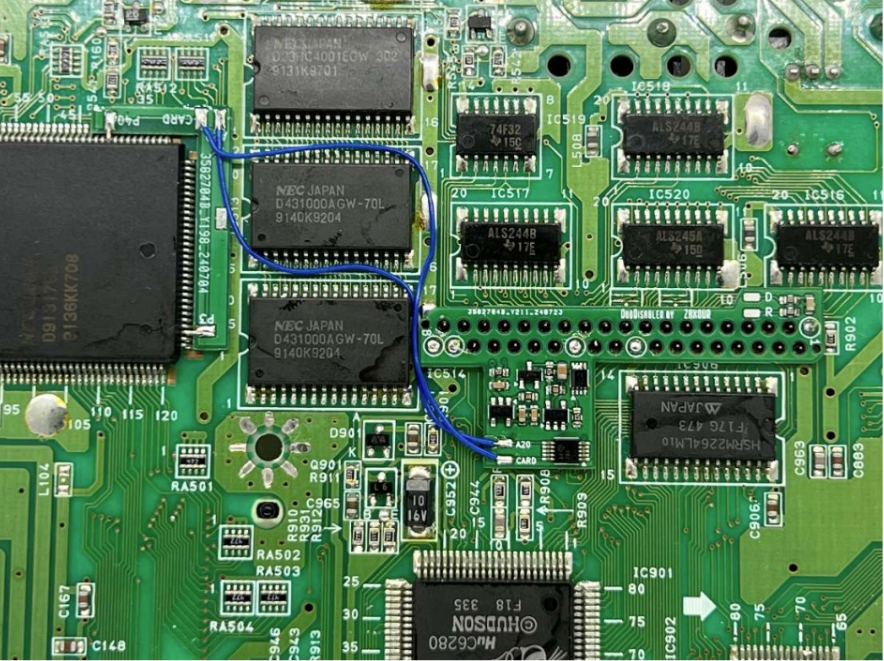

* ZERO 1

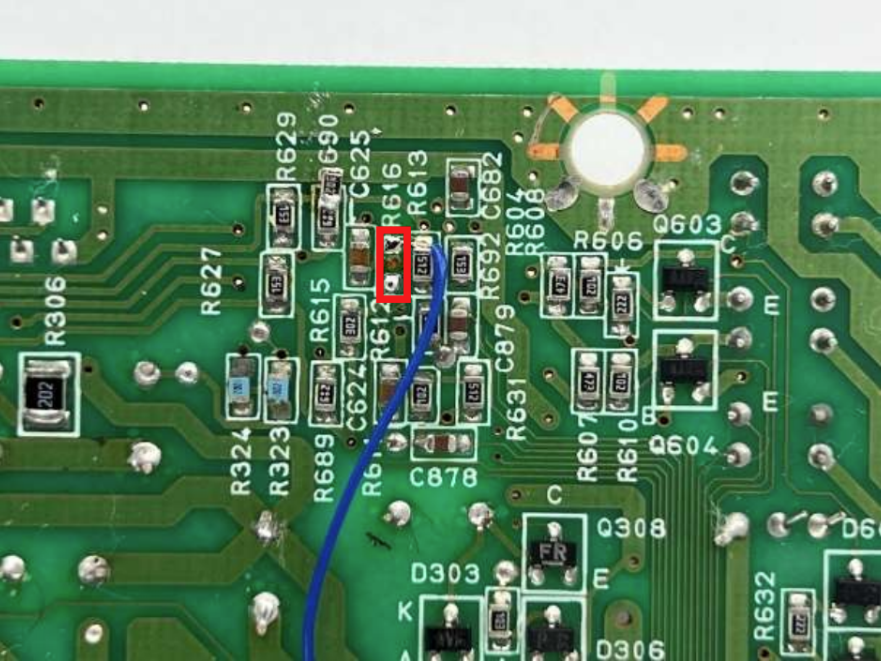

* ZERO 2

출처 : https://github.com/tyama501/ps2busmouse98/tree/main

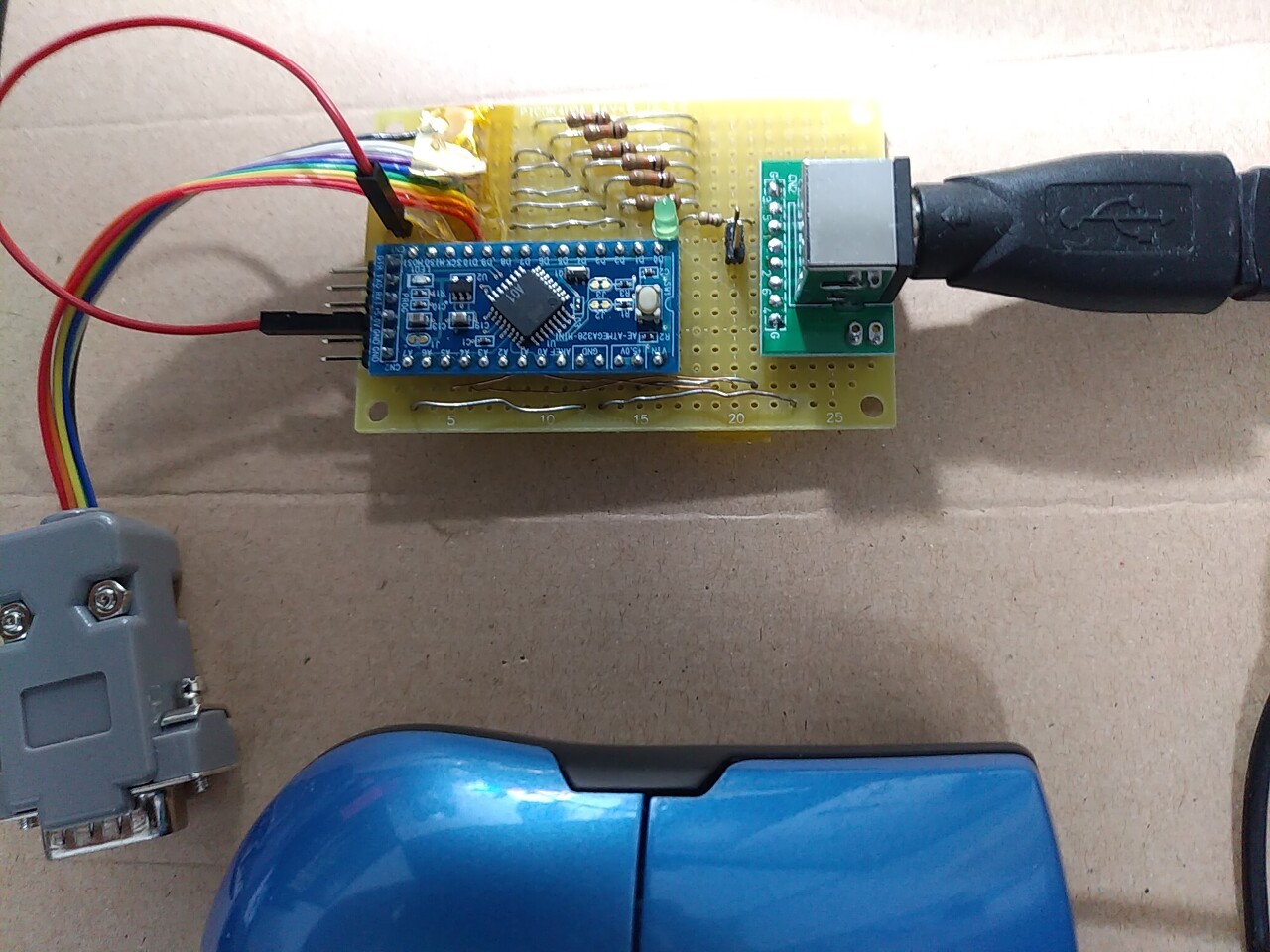

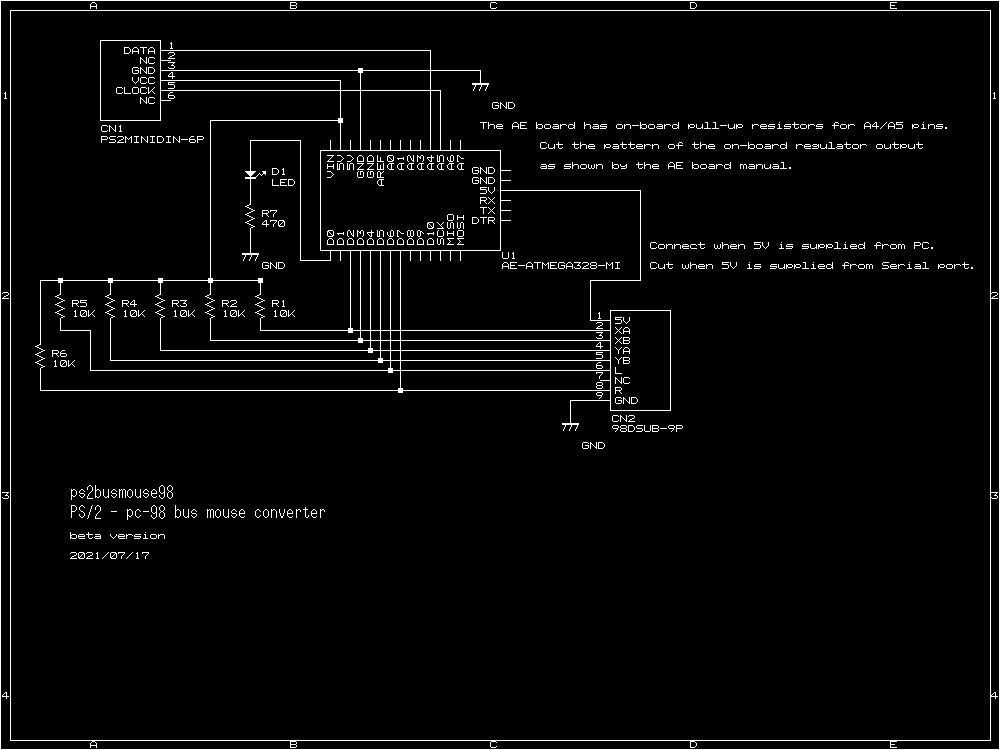

아키즈키 전자 통상에서 판매되고 있는 Arduino 호환 보드(AE-ATMEGA328-MINI)를 이용하여 제작한, PS/2 마우스를 pc-9801용 버스 마우스로 변환하는 변환기입니다.
현재는 베타 버전입니다.

• 데이터 보고를 활성화하기 위한 코드를 보낸 후 PS/2 신호 수신
• XA/XB/YA/YB 펄스 및 LR 버튼에 대한 Hi-Z 및 제로 출력 전환 (펄스 왜곡 문제가 있는 것 같습니다)
• 움직임 제한 (느린 출력 펄스로 인해 최대 이동은 10ms당 20회로 제한됩니다.)
• 불규칙한 PS/2 신호를 확인하기 위한 감시 타이머
• PS/2 신호 수신용 LED (직렬 포트에 복제되어 있으므로 DEBUG가 정의되면 항상 켜집니다)
• 데이터 보고 활성화에 대한 승인 확인
• 패리티 검사

마우스 테스트에 사용된 PC

PC-9801RX21
PC-9801UV21

마우스 테스트에 사용된 응용 프로그램

게임 : 브랜디쉬

회로 편집기: CE 버전 2.5(MOUSE.COM, LIPS.COM으로 테스트)

드라이버 : Microsoft 마우스 드라이버 v7.06 (MOUSE.COM)
드라이버 : 애니메이션 마우스 드라이버 "Lips" Revision 0.28 (LIPS.COM)
드라이버 : OZMOUSE 오리지널 마우스 드라이버 버전 0.04C (OZMOUSE.COM)

적용 방법

* 아두이노 IDE에서 ino 파일을 연다

* ino 파일을 빌드하고 FTDI 혹은 CH340 USB-RS232 어댑터를 사용하여 아두이노 프로 미니에 펌웨어를 플래싱한다

참고

PS/2 마우스/키보드 프로토콜과 인터페이스

http://ioiodesu.web.fc2.com/PS2/PS2.HTML
USB 마우스·USB 키보드를 PC-9801에 접속하는 변환기의 제작
http://www.suwa-koubou.jp/micom/USBtoPC98/usbtopc98.html
자료실 (PC-98 마우스 각 커넥터)
http://nkmm.org/yagura/lib/
아키즈키 전자 통상 (AE-ATMEGA328-MINI)
https://akizukidenshi.com/catalog/g/gK-10347/

출처 : https://svenssonjoel.github.io/pages/zynqberry-vga/index.html

저항값은 정해져있지 않음. 단 2R은 R의 2배 정도로 해야 한다.

R : 270옴 (250옴도 가능)

2R : 560옴 (500옴도 가능)

RTERM(종단저항) : 29옴 (75옴도 가능)

1) SD카드에 라즈베리 파이 OS 설치
    - Raspberry Pi Imager 사용
    - OS 버전은 32비트 Bullseye Legacy 를 사용

2) 설치 및 업데이트를 모두 해준다

3) PICO-8을 다운로드한 뒤 압축을 풀어서 나오는 pico-8 폴더를 라즈베리 파이의 /home/pi 안에 넣는다
   미리 압축이 풀린 파일을 복사하면 실행이 안되므로 주의. 반드시 ZIP 파일을 다운로드한 뒤 라즈베리 파이에서 압축을 풀어줘야 한다
   (Permession Denied 에러 발생)

4) 라즈베리 파이의 설정을 열어 부팅 모드를 텍스트모드로 바꿔준다 (To CLI)

5) 자동 로그인을 설정해준다

6) 터미널을 열고 sudo nano /home/pi/.bashrc 를 실행한다

7) 마지막 줄에 sudo /home/pi/pico-8/./pico8_dyn -splore 를 입력한뒤 저장하고 종료한다

8) nano /boot/cmdline.txt 한 뒤 라인 끝에 다음 내용을 추가한다.
    consoleblank=1 logo.nologo quiet loglevel=0 plymouth.enable=0 vt.global_cursor_default=0 plymouth.ignore-serial-consoles splash fastboot noatime nodiratime noram

9) 버튼 입력을 만들기 위해 여러가지를 알아 보았으나 GPIO를 통해 직접 버튼 입력을 받는 것은 어려웠고 실제로 GPIO로 입력받는 데에 성공해도 그것을 PICO-8에서 인식되도록 하는 것이 거의 불가능하다는 결론에 다다름. 실제 제작사례도 대부분 조이패드 모듈이나 HAT을 장착해서 사용하는 경우 아니면 Retropie 등을 이용해서 인식하는 것이었는데 모듈은 사용하고 싶지 않았고 Retropie는 변함없이 너무 불안정하고 구린데다 결정적으로 라즈 2W에서 wifi가 먹통이 되어버리는 버그 때문에 사용 불가. 결과적으로 라즈 피코를 이용해서 USB 키보드를 만들어 붙이자(...)는 쪽으로 결론이 남.

10) 라즈 피코를 이용해 USB 키보드 만들기 : https://learn.adafruit.com/diy-pico-mechanical-keyboard-with-fritzing-circuitpython/overview
어째서인지 모르겠으나 페이지에 나온 소스를 그대로 써야만 동작함. (필요없는 키 선언을 지워보려 했으나 그렇게 하면 필요한 키들도 동작을 안함. 결국 그대로 쓰기로 함)

PICO-8에서 사용하는 키인 4방향 커서키 / Z / X는 각각 다음과 같다.

위 : GP10

아래 : GP18

왼쪽 : GP17

오른쪽 : GP19

Z : GP13

X : GP11

이 단자들과 GND 사이에 버튼을 이어주면 키입력을 받을 수 있음.

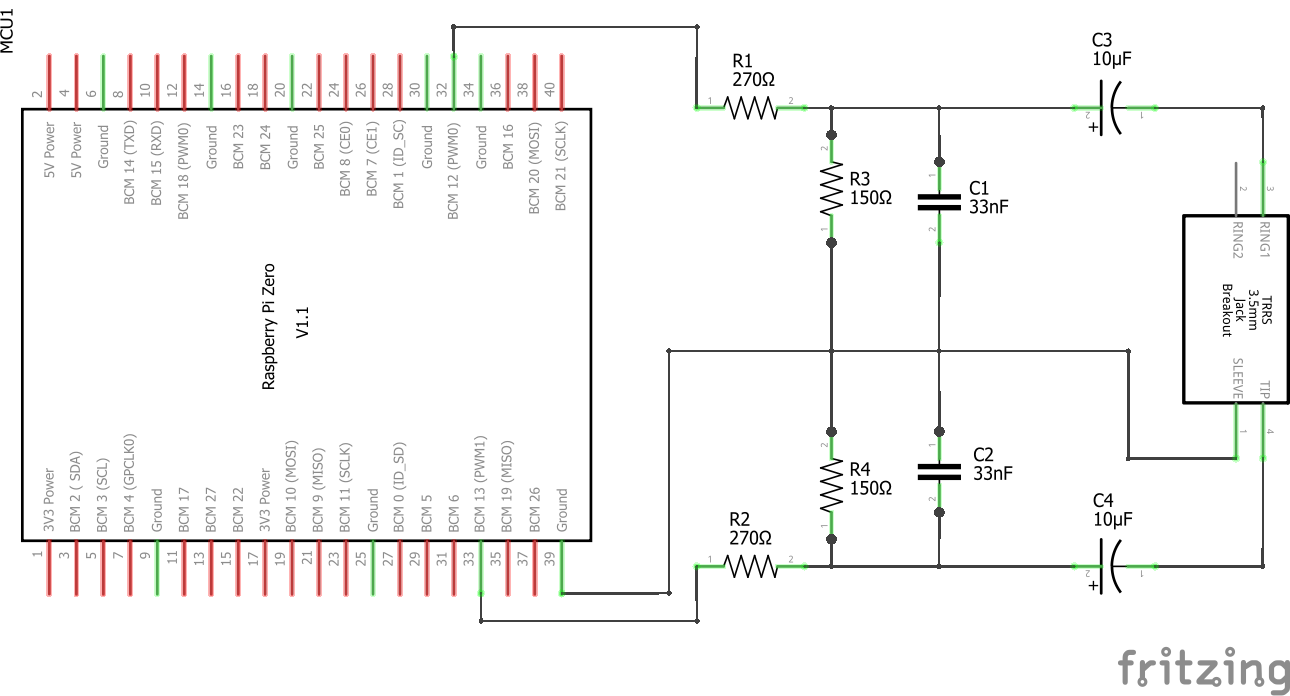

11) 사운드 출력단자 연결 (효과 미지수)

---

https://www.lexaloffle.com/bbs/?tid=30656

https://stackoverflow.com/questions/62643521/setting-custom-resolution-on-raspberry-pi-to-fit-11-display

https://diy-project.tistory.com/146

https://magpi.raspberrypi.com/articles/pico-8-raspberry-pi-starter-guide

https://www.lexaloffle.com/bbs/?tid=50708

https://www.lexaloffle.com/bbs/?page=2&tid=3085

https://www.lexaloffle.com/bbs/?tid=38841

https://www.lexaloffle.com/bbs/?tid=33225

https://wikidocs.net/7826

출처 : http://www.ze.em-net.ne.jp/~kenken/machikania/typez.html#hanpu

BASIC 탑재 컬러 TV 게임 시스템 「MachiKania」(마치카니아)의 완성으로부터 정확히 반년이 지나, 상위 기종인 「MachiKania type Z」가 완성되었습니다.

기존에 비해 메모리 용량이 2배인 마이크로컴퓨터 칩을 사용하여, BASIC에서 컬러 그래픽이나 부동 소수점 연산을 취급할 수 있게 되었습니다. 이제 BASIC으로 만들 수 있는 프로그램의 응용 범위가 크게 넓어집니다. BASIC의 구문 자체도 재검토해, 구조화 프로그래밍 대응으로 더욱 편리하게 프로그램을 작성할 수 있게 되었습니다.

부디 새로운 MachiKania를 체험해 보세요.

PIC32MX판 최상위 모델 「MachiKania type M」은 이쪽
Raspberry Pi Pico 탑재 모델 「MachiKania type P」는 이쪽

관련 정보
· MachiKania type Z를 만들자 : 프린트 기판, 부품 키트 구입자용, MachiKania 간단 스타트 가이드
· 입문 MachiKania : 보다 자세한 프로그램 작성 방법을 해설

★ MachiKania type Z에서 할 수 있는 일

초대 MachiKania에 비해 다음과 같은 부분들이 강화되었습니다.

・256×224도트, 16색 동시 표시 가능한 컬러 그래픽에 대응한 BASIC 시스템을 탑재
・32비트 단정밀도의 부동 소수점 연산을 지원, 각종 수학 함수를 실장.
・서브루틴 내의 로컬변수나, 여러 줄에 걸친 IF~THEN 구조, WHILE~LOOP 구조의 서포트, 인수나 반환값 첨부 서브 루틴 등, 구조화 프로그래밍에 빠뜨릴 수 없는 명령을 다수 추가. 이것에 의해, GOTO문을 거의 사용하지 않는 프로그램 작성을 실현・다차원 배열에 대응・대용량 메모리 탑재로 보다 대규모의 BASIC 프로그램을 작성 가능
・SD 카드의 서브 디렉토리 작성과 서브 디렉토리에의 보존, 읽기에 대응(Ver 1.02 이후)
・가로 40문자 표시모드의 추가 (Ver 1.02 이후) 　　·
・BASIC 프로그램에서 SD 카드의 파일에 액세스 가능 (Ver 1.04 이후)
・영문/숫자로 최대 6문자까지의 변수명을 사용 가능 (Ver 1.2 이후) 　
・오브젝트 지향 프로그래밍에 의해 라이브러리를 이용할 수 있습니다. (Ver 1.2 이후)

탑재하고 있는 BASIC KM-1200은 종래 버전과 호환성이 있어, 종래 프로그램은 그대로 실행시킬 수 있습니다.

또, 초대 MachiKania에서 가능한 이하의 내용도 그대로 계승하고 있습니다.

・TV에 연결해 전원을 넣으면 곧바로 게임이 시작됩니다.
・키보드를 연결하면 BASIC 언어로 오리지널 게임을 만들 수 있습니다.
・컬러 표시 대응이므로, 화려한 게임을 만들 수 있습니다.
・자신의 오리지널 캐릭터를 사용한 게임을 만들 수 있습니다.
・BASIC의 실행은 매우 고속이므로, 본격적인 게임을 만들 수 있습니다.
・만든 게임은 SD 카드에 저장할 수 있습니다.
・SD 카드를 사용하여 컴퓨터에서 프로그램을 복사할 수 있습니다.
・하드웨어도 소프트웨어도 공개되어 있으므로, 모두 스스로 제작할 수 있습니다.

★ MachiKania type Z를 만드는 방법

MachiKania type Z의 제작 방법과 기본적인 조작 방법은, 초대 MachiKania와 완전히 같습니다. 그러므로, 자세한 것은 이쪽 페이지의 「MachiKania 만드는 방법」부터 우선 읽어 주세요.

대략적인 제작 순서는 다음과 같습니다.

1. 하드웨어 제작
2. 마이크로 컴퓨터에 부트 로더 프로그램 쓰기
3. SD 카드에 필요한 파일 복사

이미 초대 MachiKania를 만든 경우, 1단계에서는 마이크로 컴퓨터 칩의 교체만 합니다(IC 소켓을 사용하고 있는 편이 좋다). 또한 초대 MachiKania를 PIC32MX170F256B로 움직이는 경우 3단계 작업만 해주면 MachiKania type Z를 도입할 수 있습니다.

Raspberry Pi를 이용해 PIC의 플래시 메모리에 펌웨어를 기록하는 방법

Raspberry Pi가 있으면 PICkit3 등이 없어도 Pickle이라는 프리 소프트웨어를 사용하여 PIC에 쓸 수 있습니다. 위 회로도에서 PICkit3에서 연결되는 3개의 핀에 저항 3개를 끼우고 Raspberry Pi로 바꿉니다. 또한 전원도 Raspberry Pi에서 가져올 수 있습니다. 이하에 간단한 설명을 기재했습니다.

라즈파이에서 PIC32MX에 쓰기

부품표

부품표 외에 필요한 것

★ 다운로드

MachiKania type Z에 관한 파일들을 다운로드할 수 있습니다.

(2019. 11. 3) CLASS의 PUBLIC FIELD 참조시에 발생하는 버그를 수정했습니다.

(2020. 1. 26) 다중 분할시에 발생하는 버그, 40문자 모드시의 폰트 등을 수정했습니다.

(2020. 3. 29) 일부 명령의 실행시 분할이 발생하면서 생기는 버그를 수정했습니다.

[시스템 버전업 데이터의 적용 방법]

1. 위에서 압축을 푼 MACHIKAZ.HEX를 SD카드의 루트에 덮어씁니다.

2. SD카드를 MachiKani에 꽂고, 본체의 버튼을 아무거나 누르면서 전원을 켭니다.

3. 부트로더가 기동되면 MACHIKAZ를 선택하고 FIRE 버튼을 누릅니다.

--- 추가 : VGA 출력 시도 ---------------------------------------------------------------------------------------------------------------------------

https://people.ece.cornell.edu/land/courses/ece4760/FinalProjects/f2017/mch258_mtr73/mch258_mtr73/mch258_mtr73/index.html

출처 : http://www.ze.em-net.ne.jp/~kenken/bbs/817.html

라즈베리파이를 이용하여 PIC32MX에 플래싱하는 방법

투고자 : 켄켄

투고일 : 2020년 3월 29일 (일) 22시 18분 59초

NE0356lan33.rev.em-net.ne.jp

라즈베리 파이를 직결하여 PIC32MX의 플래시메모리에 기록하는 것이 가능한 "Pickle"이라고 하는 소프트웨어를 소개합니다. 이전에도 올렸습니다만, 링크가 깨져있거나 제대로 기록이 되지 않는다는 지적이 있기도 했으므로 다시 조사하여 재차 투고합니다.

이것을 사용하면, PICkit3 같은 장비가 없어도 라즈베리 파이와 몇 가지 부품만으로 PIC32를 포함한 여러가지 PIC 마이크로 컨트롤러에 기록이 가능합니다.

* Pickle Microchip PIC ICSP

https://wiki.kewl.org/dokuwiki/projects:pickle

* Pickle로 PIC32 시리즈에 기록하는 순서

1) 라즈베리 파이에 아래 프로그램을 다운로드한다

http://wiki.kewl.org/downloads/pickle-4.20.tgz

2) 적당한 폴더에 압축을 푼다

3) 압축을 푼 디렉토리로 이동하여 아래 명령을 실행한다

make
sudo make install

4) ~/.pickle이라는 디렉토리를 만든다

5) 압축을 푼 src/dotconf/의 RPI를 config라는 파일명으로 바꾸고 위의 디렉토리에 복사한 뒤, 아래와 같이 내용을 변경한다.

DEVICE=RPI2
SLEEP=1
BITRULES=0x4F00
VPP=9
PGM=-1
PGC=10
PGD=11

6) 아래 3개의 파일을 다운로드하여 ~/.pickle 디렉토리에 압축을 풀어준다.

http://ww1.microchip.com/downloads/en/DeviceDoc/RIPE_06_000201.zip
http://ww1.microchip.com/downloads/en/DeviceDoc/RIPE_11_000301.zip
http://ww1.microchip.com/downloads/en/DeviceDoc/RIPE_15_000502.zip

PIC32의 경우에는 Proframming Executive라고 하는 기능에 대응하고 있어, 이것을 사용하면 기록이 대폭 빨라집니다.

7) 다음 핀 사이에 470옴 정도의 저항을 이어준다. (필자는 330옴을 사용)

라즈베리파이측　　　　　　　PIC측
GPIO9 (21번)　－저항－　MCLR
GPIO10(19번)　－저항－　PGECx（x는 1이나 2,3등）
GPIO11(23번)　－저항－　PGEDx（x는 1이나 2,3등）

PGECx와 PGEDx의 x는 같은 조합으로 해줘야 합니다.

8) 라즈베리파이의 3.3v와 GND는 PIC의 각 전원핀에 접속한다. PIC의 아날로그 전원핀도 잊지 말고 연결한다.

    (역자주 : PIC의 MCLR과 라즈베리파이의 3V3 사이에도 저항이 필요한데 원본에는 설명이 누락되어 있음. 저항 용량은 10K옴)

라즈베리파이측　　　　　　　PIC측
+3V3　(1번)  －저항(10kOhm)－　VDD
GND　 (39번) －－－　GND

9) PIC의 기판 상에 ICSP로써 6핀의 단자가 있는 경우에는 아래와 같은 접속 형태가 된다.

ICSP
1　MCLR
2　VDD
3　GND
4　PGEDx
5　PGECx
6　-

10) PIC32의 VCAP핀에 붙이는 10uF 콘덴서는 필수.

MachiKania의 기판 등에 콘덴서가 납땜되어 있는 경우는 그대로 써도 문제 없습니다.

11) 연결이 다 되었다면 라즈베리파이에서 아래 명령을 실행한다(HEX파일명이 xxx.hex인 경우)

p32 program xxx.hex
p32 verify xxx.hex

기록되는 동안은 아무것도 표시되지 않으므로 끝날 때까지 기다립니다.

---

이하는 왜 제대로 기록되지 않는 경우가 있었는지에 대한 고찰이므로 꼭 읽어야 하는 내용은 아닙니다.

* Verify에서 문제없이 기록되었는데도 제대로 작동하지 않는 경우

PICkit3 등의 장비로 기록하면 문제없이 동작하는 HEX파일이, 왜인지 Pickle로 기록하면 Verify해도 정상적으로 기록되지 않는 경우가 있는 것이 판명되었습니다.

PIC32의 CONFIGURATION 비트의 DEVCFG0의 제 1:0비트(DEBUG비트)가, 보통 "3"(11b)이 아니라면 동작하지 않지만, 소스 프로그램의 기록 방법에 따라서 "2"(10b)가 되어 버리는 경우가 있는 것 같습니다. 문제는 PICkit3등 Microchip사의 기록 툴에서는 이것을 자동적으로 "3"으로 바꿔서 기록하기 때문에 유저는 눈치채지 못합니다.

대책으로써는 소스 프로그램의 CONFIG설정을 아래와 같이 변경하여 빌드하는 방법이 있습니다.

#pragma config DEBUG = OFF
↓
#pragma config DEBUG = 3

데이터 시트 상에는 "3"이든 "2"이든 문제없다고 기재되어 있으므로, 아마 이것은 Microship 사의 심술일지도 모릅니다.

데이터 시트의 DEVCFG0의 기재

DEBUG<1:0>
1x = Debugger is disabled
0x = Debugger is enabled

MachiKania typeM의 부트 로더가 딱 이 케이스였기 때문에, 수정을 해야만 했습니다.
